基于MSP430F471xx系列单片机的三相防窃电电能表设计

基于MSP430F471xx系列单片机的三相防窃电电能表设计

点击数:7157 次   录入时间:03-04 12:02:40   整理:http://www.55dianzi.com   仪器仪表读写器

    德州仪器(TI)的MSP430单片机系列集成了ACD,LCD液晶驱动和Flash Memory等,相当于是集合了电能计量芯片和MCU。这一系列芯片最突出的特点是高性能、低功耗,并且能简化PCB板线路。MSP430F471xx系列是超低功耗微控制器,有6或7个16位sigma-delta A/D转换器,主要用于多相电表设计。每路可作为差分输入对和有可编程输入增益。此外还集成了两个16位计时器,四个通用串行通信接(USCI),DMA,68个I/O引脚和具有对比度控制的LCD驱动器。

    MSP430F471xx的工作电压为1.8V-3.6V,工作模式在1MHz 2.2V时的电流为350uA,待机模式电流为1.1uA,有5种降功耗模式。本文介绍了MSP430F471xx系列的主要特性,各个端口的输入/输出带施密特触发器,采用MSP430F471xx的三相电度表,电压输入和电流输入的模拟前端,基于变压器的电表电源和采用单电容的电表电源以及电表电路图。

    MSP430F471xx主要特性:

    电压范围: 1.8 V ~3.6 V

    超低功耗

    工作模式:350 &mICro;A at 1 MHz, 2.2 V

    静止模式:1.1 µA

    关机模式 (RAM 保持):0.2 μA

    5种节电模式

    低于6s静止状态唤醒时间

    16B RISC 构架, 62.5纳秒指令时间周期

    3通道内部DMA

    6或者7个16通道Σ-Δ模拟到数字转化器 (A/D)

    差分PGA输入转化器

    16位B时钟器,具有3个影子寄存器捕获/比较器

    16位3寄存器比较功能A 时钟

    片上比较器

    4个通用串行通信接口 (USCI) 模块

    USCI_A0 和 USCI_A1

    增强型 UART 支持

    自动波特率监测

    IrDA 编/解码器

    同步SPI

    USCI_B0 和 USCI_B1

    I2C

    LCD 驱动

    实时时钟功能基本定时器

    32位硬件乘法器

    掉电监测

    电源电压监控器/可编程水平监测

    板载串行编程, 无需外部编程电压

    代码保护功能

    引导载入程序

    片上仿真模块

    MSP430F471xx 应用信息

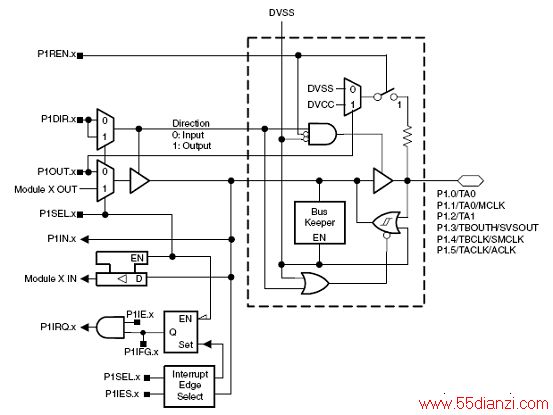

图1.端口P1, P1.0 到P1.5, 输入/输出带施密特触发器

图2.端口P1, P1.6和P1.7, 输入/输出带施密特触发器

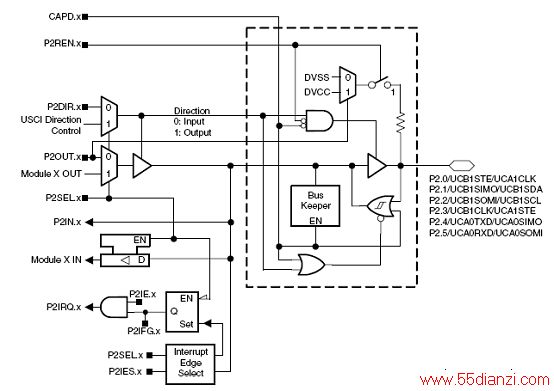

图3.端口P2, P2.0 到P2.5, 输入/输出带施密特触发器

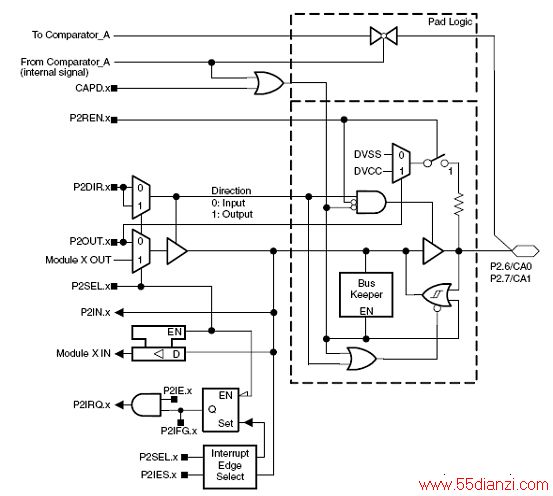

图4.端口P2, P2.6和P2.7, 输入/输出带施密特触发器

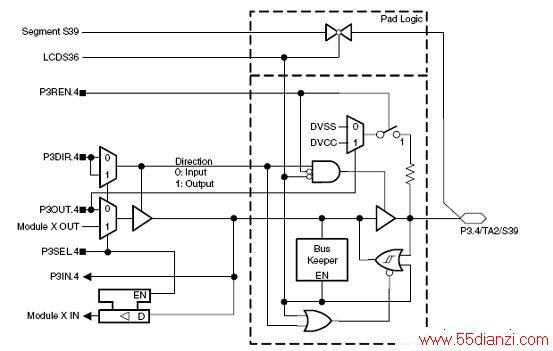

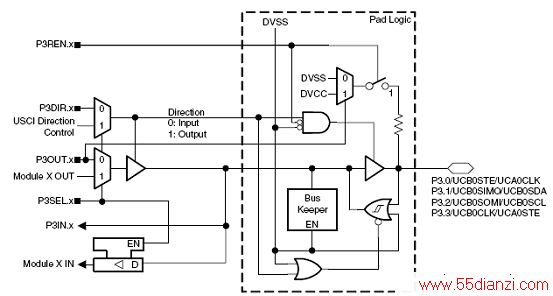

图5.端口P3, P3.0 到P3.3, 输入/输出带施密特触发器

图6.端口P3, P3.4 输入/输出带施密特触发器

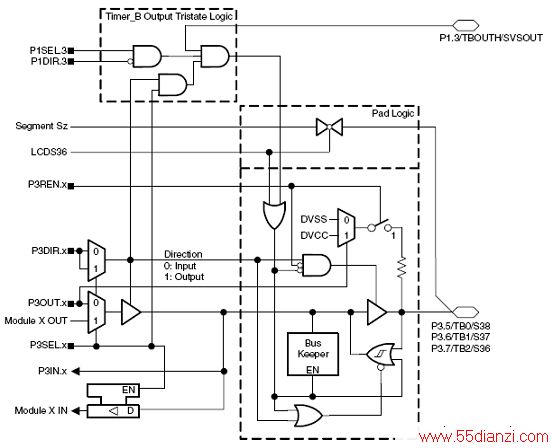

图7.端口P3, P3.5 到P3.7, 输入/输出带施密特触发器

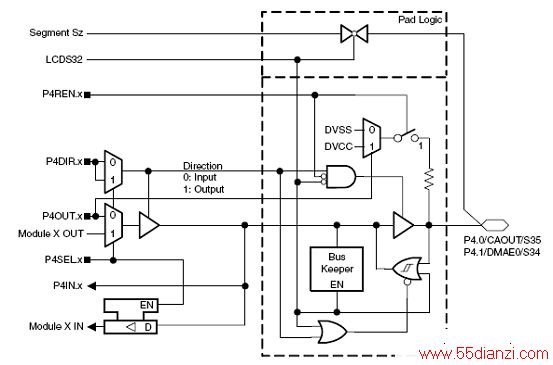

图8.端口P4, P4.0 和P4.1, 输入/输出带施密特触发器

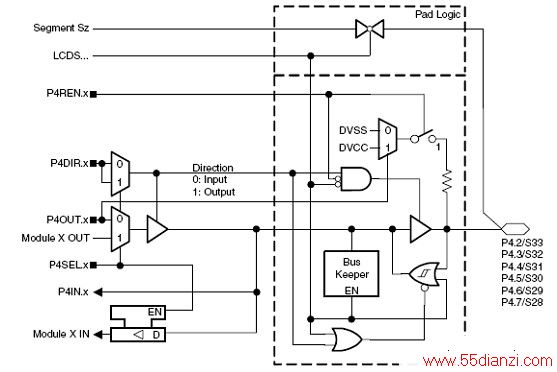

图9.端口P4, P4.2 到P4.7 输入/输出带施密特触发器

图10.端口P5, P5.0, 输入/输出带施密特触发器

图11.端口P5, P5.1到P5.7, 输入/输出带施密特触发器

图12.端口P7到P10, 输入/输出带施密特触发器

采用MSP430F471xx的三相电度表设计

下文图示了如何用 MSP430F471xx 实现3相电表设计方案。本报告包括计量软件所需的资料、硬件以及校准程序设定。

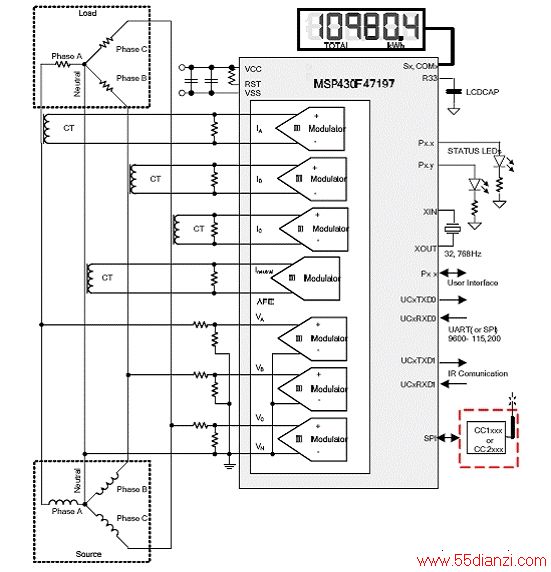

图13.采用MSP430F47197的三相四线星形连接图




www.55dianzi.com

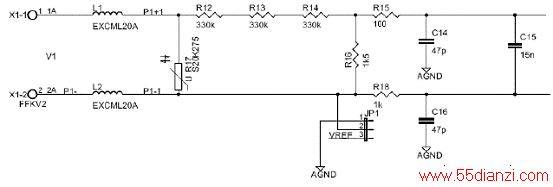

图14.电压输入的模拟前端

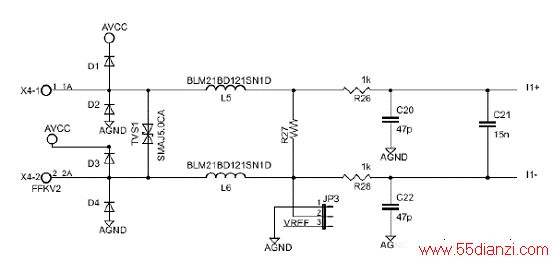

图15.电流输入的模拟前端

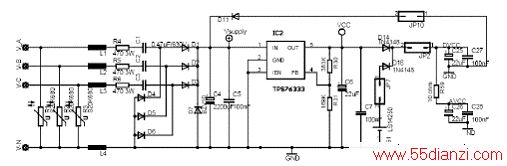

图16.MSP430电表的单电容电源

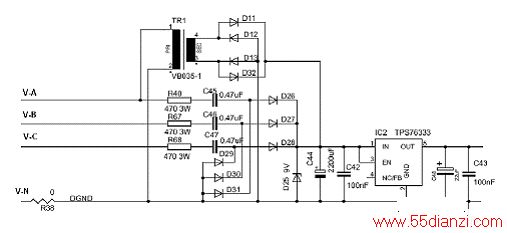

图17.MSP430电表的基于变压器的电源

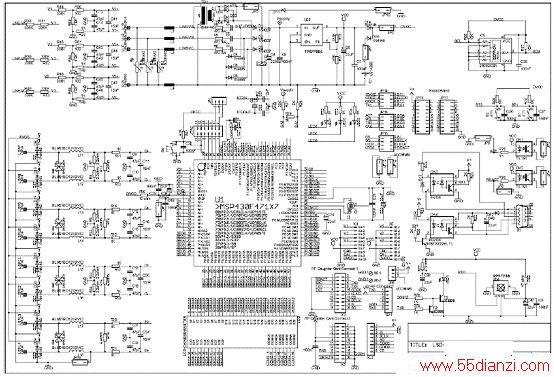

图18.MSP430F47197电表电路图
