自制一款自动控制蒸馏水电路

　　众所周知，大型功率发射机不仅需要风冷还需要水冷，水质要求必须是蒸馏水，水阻要求至少0.5MΩ以上才能满足发射机的需求。制作蒸馏水过程缓慢，需要专人监护，为防止发射机出现蒸馏水供应中断和制作蒸馏水时间过长可能造成溢满情况发生，设计如下电路来满足机房设备需求。
　　
　　设计目标：
　　
　　1．自行进行蒸馏水的制作过程，无需人工干预。
　　
　　2．自行进行低水位、高水位保护，防止供应蒸馏水中断和溢满情况发生。
　　
　　3．具有蒸馏水水位指示功能。
　　
　　此电路在使用三年时间中未曾出现过任何故障．给机房工作带来了便利，现将此电路与大家共享。
　　
　　一、简介
　　

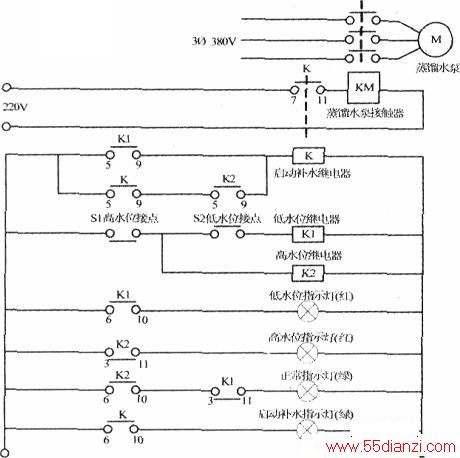

　　原理图如下图所示。

　　
　　1．此电路使用直流+24V电源模块供电，在设计之初使用交流220V电源直接供电，但在使用时出现射频干扰的情况，各种指示灯受射频干扰均出现自行点亮的现象，各种继电器误动作频繁，造成指示不正确，操作不可靠。为消除此现象，采用直流+24V电源模块供电，将射频干扰信号从电源端滤除掉，达到了设计的要求。电源模块型号：A-25-24；输入220V AC，输出+24V DC 1.1A。
　　
　　2.S1、S2为蒸馏水水箱高、低水位液位开关．高水位时S1水位开关常闭接点断开，其他状态接通：低水位时S2水位开关常开接点吸合，其他状态断开。
　　
　　3．低水位指示灯（红色）指示蒸馏水水箱水位在低水位位置，水箱需要补水。
　　
　　高水位指示灯（红色）指示蒸馏水水箱水位在高水位位置，不需要补水。
　　
　　正常指示灯（绿色）指示蒸馏水水位正常，不需要补水。
　　
　　启动补水指示灯（绿色）指示蒸馏水水泵正在启动给水箱补水。
　　
　　4．使用继电器K、K1、K2结构如下图所示，型号：IEC 61810-1或IEC 225;常闭接点：1、9；2、10;3、11;4、12；常开接点：5、9；6、10;7、11；8、12；线包供电：13为+24V端，14为地端。

　　
　　二、工作原理
　　
　　1．正常时，蒸馏水水箱既不在高水位也不在低水位位置。S2低水位常开接点断开，K1继电器不吸合，常闭接点3、11接通；S1高水位常闭接点接通．K2继电器吸合，致使K2继电器的5、9和6、10接点接通。水位正常指示灯亮说明蒸馏水水位正常，蒸馏水泵不需要运转，处于制作蒸馏水状态。
　　
　　2．蒸馏水水箱低水位时，S1高水位常闭接点保持接通，K2高水位继电器保持吸合。S2低水位开关常开接点接通，K1继电器吸合，其常开接点5、9和6、IO接通，常闭接点3、11断开。此时，低水位指示灯（红色）壳，正常水位指示灯（绿色）灭。同时，启动补水K继电器吸合，自保接点5、9接通并自保，其常开接点7、11也接通，KM接触器吸合，蒸馏水泵启动，开始制作蒸馏水。此时K继电器有两路并行供电，一路通过K1常开接点5、9供电，另一路通过K自保接点5、9和K2的常开接点5、9供电。K继电亮（绿色），此时不制作蒸馏水。
　　
　　3．当水位超出低水位时，S1高水位常闭接点保持接通，K2高水位继电器保持吸合。S2低水位开关常开接点断开，K1继电器不吸合，其常开接点5、9和6、10断开，常闭接点3、11接通。致使低水位指示灯（红色）灭，正常水位指示灯（绿色）亮。此时，K继电器只有一路供电，通过K的自保接点5、9和K2继电器的常开接点5、9供电。K继电器吸合其常开接点6、10接通，启动补水指示灯（绿色）亮；常开接点7、11接通，蒸馏水泵保持运转，继续制作蒸馏水。
　　
　　4．高水位时，S2低水位常开接点保持断开．K1继电器不吸合；S1高水位常闭接点断开．K2继电器不吸合。K2常闭接点3、11接通，高水位指示灯（红色）亮，常开接点6、10断开，正常水位指示灯（绿色）灭；K1、K2的常开接点5、9断开．K继电器断电，其自保接点5、9和常开接点7、II也断开．KM接触器断电，蒸馏水泵断电不运转，蒸馏水水箱水满。
　　
　　5．当水位离开高水位时，S1高水位常闭接点接通，K2继电器吸合：S2低水位常开接点保持断开．Kl继电器不吸合。K2的常开接点5、9和6、10吸合，正常水位指示灯（绿色）亮，蒸馏水泵不需要运转，可继续制作蒸馏水；常闭接点3、11断开，高水位指示灯（红色）灭。重新循环从正常时状态一低水位状态一高水为状态一正常状态的重复过程。
　　
　　三、实际应用
　　
　　利用简单器件制作出的自动控制制作蒸馏水水箱电路简单，动作可靠，外观精美。另外．此电路还可以作为自动补水的控制电路等，应用广泛
