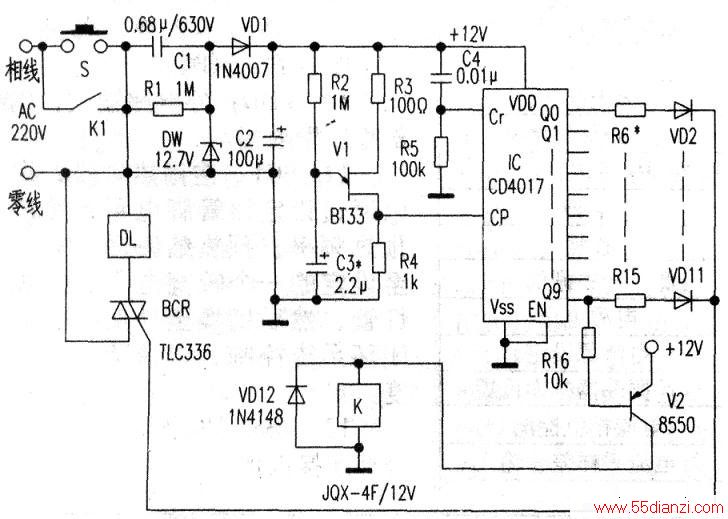

这款电铃自动控制装置，使用时只要按一下按钮，电铃便发出一阵由低渐高、再由高渐低的响声。它既可避免突发的铃声对环境造成的声污染，又可防止对学生造成的不良刺激，电路如下图所示。
工作原理
按下按钮S时，220V交流电经降压、整流、滤波后得到12V直流电压。IC是一只十进制计数脉冲分配器，一旦电源接通，C4、R5微分电路使IC清零，Q0输出高电平，其余输出端为低电平。 Q9的低电平使V2饱和，继电器K吸合，松开S后，继电器触点K1自锁。这时ICQO端的高电平经电阻R6限流后触发双向可控硅BCR以较小的导通角工作，电铃DL发出音量较低的声音。
单结晶体管V1和R2~R4及C3组成一个弛张振荡器为IC提供计数脉冲。随着IC CP端脉冲的输入，输出端自Q0～Q9依次轮流输出高电平，这一系列高电平经R6~R15限流后分别依次去触发BCR工作。由于R6~R15的阻值是由大到小再到大，所以，在此期间BCR的导通角是由小到大再到小，电铃发声是由弱到强再到弱，给人以温柔的听觉。当轮到Q9输出高电平时，V2截止，K释放，K1断开，整个电路失电。
调试
(1)根据一次打铃所需时间选用C3容量，使V1振荡周期为打铃时间的十分之一。
(2)根据所用的双向可控硅触发电流之大小，由实验选用R6～R15的阻值，使R6—R10阻值渐小，R11～R15阻值渐大，相应的电铃声由低到高，再由高到低比较平滑地过渡。
