一、电路工作原理

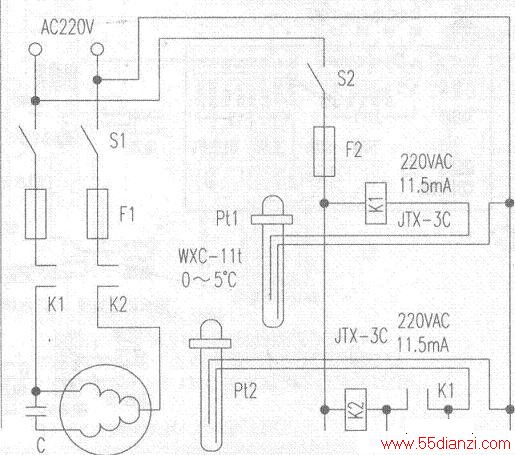

本控制电路工作原理如附图所示。电路只用了两只可调节式电接点玻璃水银温度计(图中的Pt1和Pt2),和两只电磁继电器(图中的K1和K2)。
工作时.首先将Pt1和Pt2置于可代表温室大棚的温度区域点处,并将Pt1调节至上限的温度值280C锁定,将Pt2调节至下限的温度值26℃锁定。
合上开关S1和S2电源供电。当温室大棚内的温度达到28qC时,电接点水银温度计Pt1的水银柱与上端金属电极接通,继电器K1吸引线圈通电吸合,其常开触点K2闭合导通,排风扇电动机M启动运转,开始向外排风降温,同时继电器K2通电吸合并自锁。温室大棚内的温度逐渐下降,当温度下降到26℃以下时,电接点温度计Pt2断路,继电器K2失电释放,其常开触点K2复位,排风扇电机M停止旋转。当温度再度上升到设定的上限温度28℃以上时,电接点温度计Pt1又导通,继电器K1又通电吸合,电风扇M又停止旋转……如此周而复始,使温室大棚内的温度恒定在26℃~28℃之间。
本控制电路也可以安装于工厂的生产车间内,作为车间夏季防暑降温用,人们的生活环境在26℃~28℃之间是很舒服的。
二、电子元器件选择
可调节式电接点水银温度Ptl、Pt2采用WXC-11t型,温度调节范围为0℃~50℃;电磁继电器K1、K2采用JTX -3C.吸引线圈交流220V,电流11.5mA.转换接点电流10A。
其余元件按常规方法选择。
