一、建立一个工程
学习了组态知识的基础，现在教大家如何制作屋顶水箱的组态控制。当你坐在电脑前，接到物业通知明天停水，这时如果在电脑上能看见屋顶水箱里的水位该多好啊；如果水箱里水位低了，点一下鼠标，水泵就自动打水；水打满时，水泵自动停止。学好本期的知识，你就能在电脑前，用鼠标控制屋顶水箱了。
1．工程简介
通过对屋顶水箱控制的组态过程，介绍如何应用MCGS组态软件完成一个实际工程。
2．PLC输入、输出点的I/O分配
根据系统的控制要求，PLC输入、输出点的I/O分配如下表所示。
3．建立MCGS新工程鼠标双击“Mcgs组态环境”图标，进入MCGS组态环境。
在菜单“文件”中选择“新建工程”菜单项，把新建工程存为：D：\MCGS＼WORK＼屋顶水箱控制。
二、用户窗口设计
在MCGS组态平台上，单击“用户窗口”，在“用户窗口”中单击“新建窗口”按钮，选中“窗口O”，单击“窗口属性”，进入“用户窗口属性设置”，将“窗口名称”改为：屋顶水箱控制；将“窗口标题”改为：屋顶水箱控制；在“窗口位置”中选中“最大化显示”，其它不变，单击“确认”。
选中刚创建的“屋顶水箱控制”用户窗口，单击“动画组态”，进入动画制作窗口。
选择按钮
鼠标的光标变为“十字”形，在窗口任何位置拖拽鼠标，拉出一个一定大小的矩形。
输入文字：建立矩形框后，光标在其内闪烁，可直接输入“屋顶水箱控制系统画面”文字。
按回车键或在窗口任意位置用鼠标点击一下，文字输入过程结束。
如果用户想改变矩形内的文字，先选中文字标签，按回车键或空格键，光标显示在文字起始位置，即可进行文字的修改。

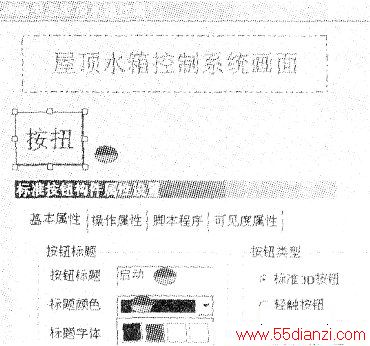

单击工具条中的“工具箱”按钮，则打开动画工具箱；点击“标准按钮”在窗口任何位置拖拽鼠标，拉出一个一定大小的矩形，形成一个按钮。双击按钮，跳出标准按钮构件属性设置，把按钮标题改为“启动”，把标题颜色改为蓝色，点确定，如下图所示。
同理制作“停止”按钮，标题颜色改为红色。
从“对象元件库管理”中的“泵”中选取中意的泵(选择泵27)，按“确认”，则所选中的泵在桌面的左上角，可以改变其大小及位置。从“对象元件库管理”中的“储存罐”中选取中意的罐(选择罐53，用做屋顶水箱)，按“确认”，则所选中的罐在桌面的左上角，可以改变其大小及位置。
在动画工具箱；点击“矩形”在窗口任何位置拖拽鼠标，拉出一个一定大小的矩形。复制矩形6个，调整其大小，把储存罐蓝色部分完整覆盖。
流动的水是由MCGS动画工具箱中的“流动块”构件制作成德。选中工具箱内的“流动块”
动画构件
移动鼠标至窗口的预定位置，(鼠标的光标变为十字形状)，点击一下鼠标左键，移动鼠标，在鼠标光标后形成一道虚线，拖动一定距离后，点击鼠标左键，生成一段流动块。
再拖动鼠标(可沿原来方向，也可垂直原来方向)，生成下一段流动块。当想结束绘制时，双击鼠标左键即可。当想修改流动块时，先选中流动块(流动块周围出现选中标志：白色小方块)，鼠标指针指向小方块，按住左键不放，拖动鼠标，就可调整流动块的形状。
在泵与储存罐之间用流动块连接，双击流动块，在基本属性中可改变填充颜色和流动块颜色。另外可以通过右键点击流动块，在排列中，改变上下层的位置。
用工具箱中的
图标，分别对按钮、泵、储存罐进行文字注释，方法见上面做“屋顶水箱控制系统画面”。

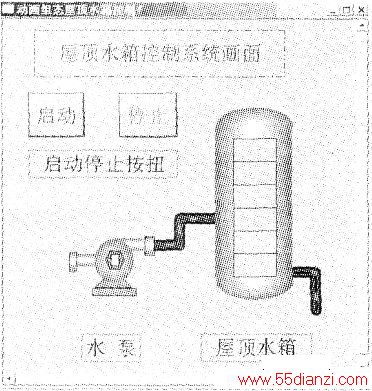

最后生成的画面如下图所示
选择菜单项“文件”中的“保存窗口”，则可对所完成的画面进行保存。
三、实时数据库
实时数据库是MCGS工程的数据交换和数据处理中心。
数据变量是构成实时数据库的基本单元，建立实时数据库的过程也即是定义数据变量的过程。定义数据变量的内容主要包括：指定数据变量的名称、类型、初始值和数值范围，确定与数据变量存盘相关的参数等。下面介绍屋顶水箱控制系统数据变量的定义。
分析变量名称：下表列出了工程中与动画和设备控制相关的变量名称。
本控制系统具体的变量设置可以在设备窗口组态里完成(这是一种简便的方法)。
四、设备窗口组态
设备窗口是MCGS系统的重要组成部分，负责建立系统与外部硬件设备的连接，使得MCGS能从外部设备读取数据并控制外部设备的工作状态，实现对工业过程的实时监控。
下面以三菱FX-2NPLC为例，介绍硬件设备与MCGS组态软件是如何连接的。具体操作如下：
在MCGS组态软件开发平台上，单击“设备窗口”，再单击“设备组态”按钮进入设备组态。从“工具条”中单击“工具箱”，弹出“设备工具箱”对话框。
单击“设备管理”按钮，弹出“设备管理”对话框。从“可选设备”中，选中其下的“通用串口父设备”双击或单击“增加”按钮，加到右面已选设备。再双击“PLC设备”，找到“三菱”双击，再双击“三菱-FX系列编程口”，选中“三菱-FX系列编程口”
双击或单击“增加”按钮，加到右面已选设备。
单击“确认”按钮，回到“设备工具箱”
双击“设备工具箱”中的“通用串口父设备”，再双击“三菱一F×系列编程口”。
双击“通用串口父设备O”，弹出“设备属性设置”对话框，三菱默认参数设置为：波特率9600，7位数据位，1位停止位，偶校验，串口端口号COMl。参数设置完毕，单击“确认”按钮保留。
双击“三菱-F×系列编程口”，弹出“设备属性设置”对话框。
选中“基本属性”中的“设置设备内部属性”，出现“…”图标，单击“…”图标，弹出‘‘三菱-FX系列编程口通道属性设置”对话框。
单击“增加通道”，弹出“增加通道”对话框，如上图所示，设置好后按“确认”按钮，如下图所示。
点击通道连接，在M000对应数据对象上，输入“电脑水泵运行”；在M001对应数据对象上，输入“电脑显示水位1”；在M002对应数据对象上，输入“电脑显示水位2”；在M003对应数据对象上，输入“电脑显示水位3”；在M004对应数据对象上，输入“电脑显示水位4”；在M005对应数据对象上，输入“电脑显示水位5”；在M006对应数据对象上，输入“电脑显示水位6”；在M008对应数据对象上，输入“电脑启动按纽”；在M009对应数据对象上，输入“电脑停止按纽”。
