点击确定，跳出数据对象“电脑水泵运行”数据对象，点添加：后面跳出数据对象都点添加。

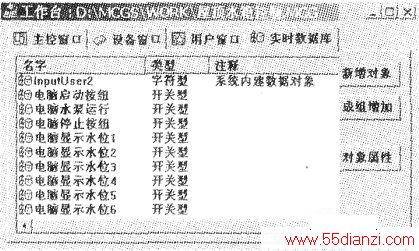

上面实时数据库定义数据变量的任务就完成了。点击查看实时数据库，里面已经有了“电脑启动按纽”、开关型，“电脑水泵运行”、开关型等，如下图所示。
五、动画连接

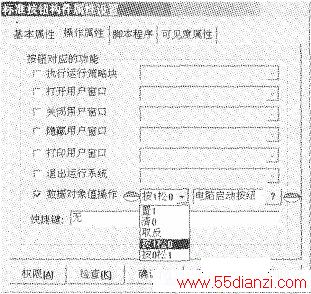

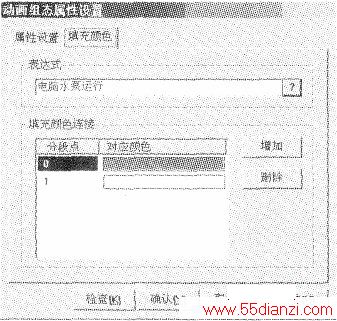

在用户窗口中，双击“屋顶水箱控制”进入，选中“启动按钮”双击，则弹出标准按钮构件属性设置，点击操作属性。按下图所示修改，其它属性不变。设置好后，按确定，再按确定，变量连接成功。同理动画连接“停止按钮”。选中“水泵”双击，则弹出单元属性设置，点击动画连接。按下下图所示修改，其它属性不变。设置好后，按确定，再按确定，变量连接成功。

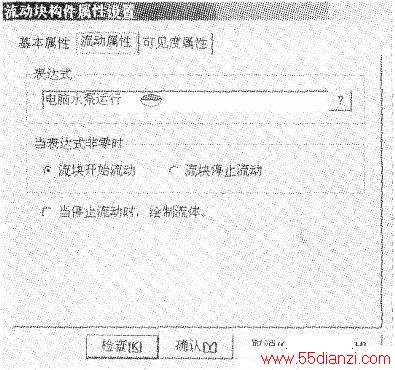

选中“流动块”双击，则弹出流动块构件属性设置，点击流动属性。按下图所示修改，其它属性不变。设置好后，按确定，再按确定，变量连接成功。

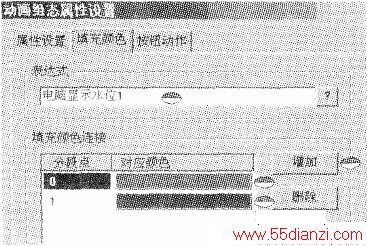

选中“储存罐中最下面的矩形”双击，则弹出动画组态属性设置，点击填充颜色。按下图所示修改，其它属性不变。设置好后，按确定，再按确定，变量连接成功。
其他的五个矩形动画连接同理设置，不同的是五个矩形从下到上在表达式里分别选择电脑显示水位2、3、4、5、6。
到此动画连接我们已经做好了。
六、PLC程序设计及外围设备连接
1．PLC程序

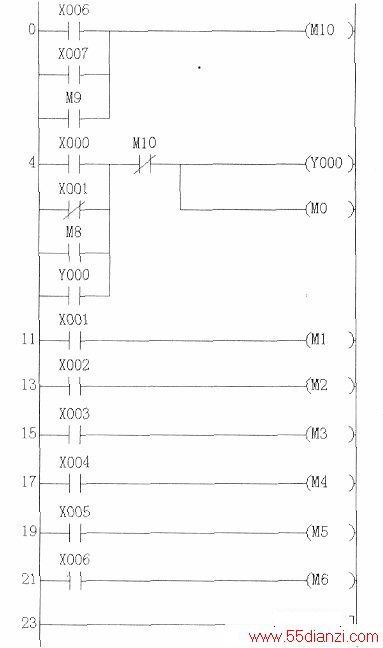

编写的PLC程序如下图所示。把下图的程序用SC一09编程电缆下载到PLC中。
2．浮球开关、水箱及水泵
GEMSLS一7是利用重力与浮球在液位里的浮力设计而成。当浮球随液位上升或下降时，浮球内部产生的磁场将带动杆内部一个气密的磁簧开关。
浮球开关的状态与安装位置有关，开关中的浮球随着液位的变化可以上升或下降。通过将开关旋转180度，开关的工作状态可以为常开(NO)或者常闭(N.C．)，当朝上时装备外表的箭头指示为NO。

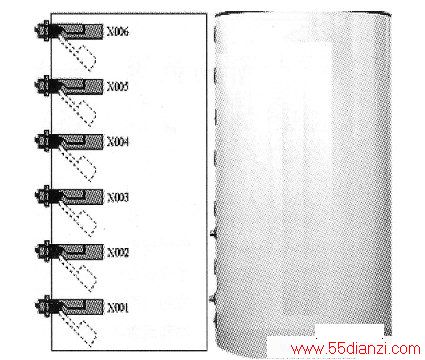

LS-7系列浮球开关非常适用于多种小容器的紧凑型侧装液位的监控，这种低价的开关广泛地应用于小容器的液位控制。水箱及浮球开关在水箱中的安装位置如下图所示。
3．接线
PLC输出端口Y000接水泵(电机)，手动启动按纽接X000，手动停止按纽接X007，水位1液位开关接X001，水位2液位开关接X002，水位3液位开关接X003，水位4液位开关接X004，水位5液位开关接X005，水位6液位开关接X006。
七、调试及系统运行

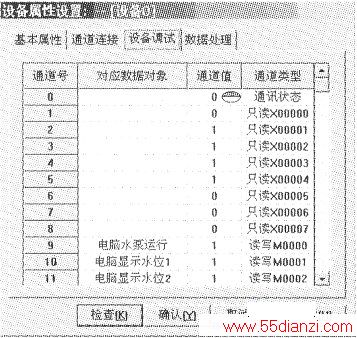

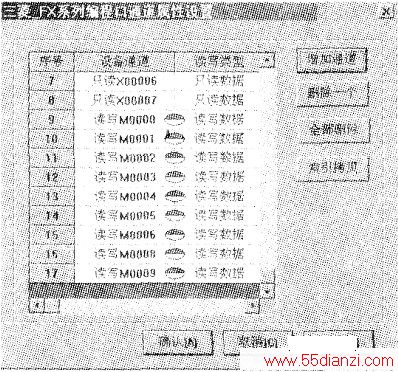

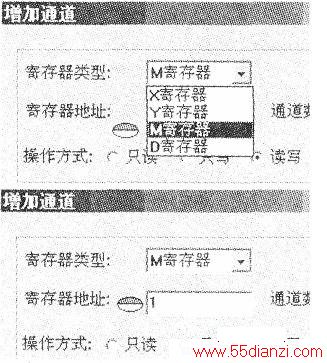

进入设备窗口，进入三菱一FX系列编程口，在“设备调试”中进行在线调试“三菱一FX系列编程口”。
如果“通讯状态标志”为0则表示通讯正常，否则MCGS组态软件与三菱一FX系列设备通讯失败。如下图所示。
在运行之前我们需要做以下设置。在“用户窗口”中选中“屋顶水箱控制”，单击鼠标右键，点击“设置为启动窗口”，这样工程运行后会自动进入“屋顶水箱控制”窗口。
在菜单项“文件”中选“进入运行环境”或直接按“F5”，都可以进入运行环境。
备注：
(1)定值自动控制的种类有：
双位控制、比例控制(P)、比例积分控制(P1)、比例微分控制(1DD)、比例积分微分控制(PlD)。对于屋顶水箱控制采用双位控制就够了，精确的控制才考虑其他几种。
(2)PLC有电脑仿真软件，可以脱离实际的PLC进行程序调试，是学习PLC的好帮手，有兴趣的读者可以从网络上下载GXDeveloper+GXSimuIator．前者是编程软件，后者是仿真软件。二个软件都安装后就有PLC仿真功能，且菜单都是中文的。
