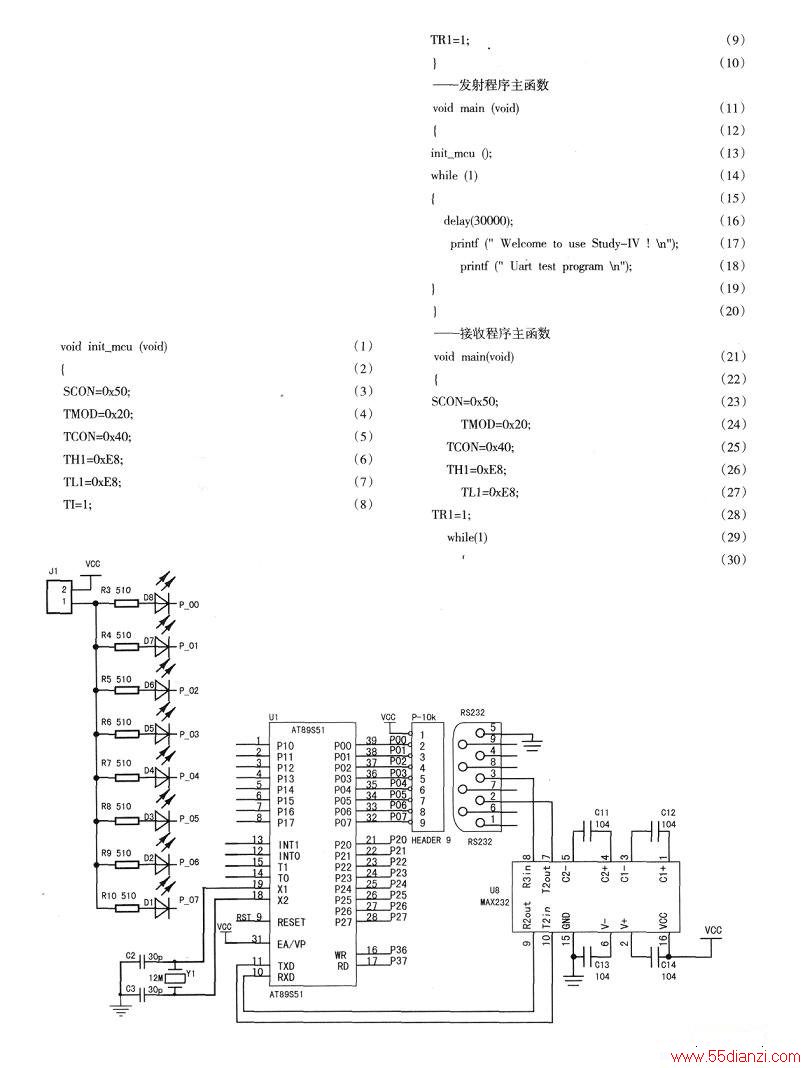

单片机串口收发电路典型系统硬件电路如下图所示。
关键程序分析
——串口发送初始化
(1)单片机初始化子函数
(3)1作在方式1，串口允许接收
(4)定时器1定时方式2
(5)设定时器1开始计数
(6)11.0592M晶振，设置1200波特率的定时器高位初值
(7)11.0592M晶振，设置1200波特率的定时器低位初值
(8)发送中断标志位置1
(9)启动定时器1
(11)发射主函数入口
(13)初始化单片机，设置波特率
(14)while死循环
(16)延时一段时间（否则，屏幕闪烁太快，看不清信息）
(17)打印信息到屏幕上
(18)打印信息到屏幕上
(21)接收主函数入口
(23)工作在方式1，串口允许接收
(24)定时器1定时方式2
(25)设定时器1开始计数
(26)11.0592M晶振，设置1200波特率的定时器高位初值
(27)11.0592M晶振，设置1200波特率的定时器低位初值
(28)启动定时器l
(29)while死循环

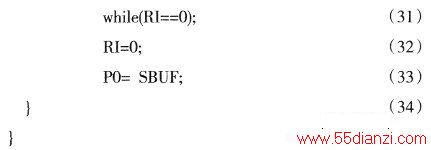

(31)查询接收标志位RI是否为1
(32)接收之后，将标志位RI清零
(33)将接收到的信息通过PO口的LED显示出来
调试要点及注意事项

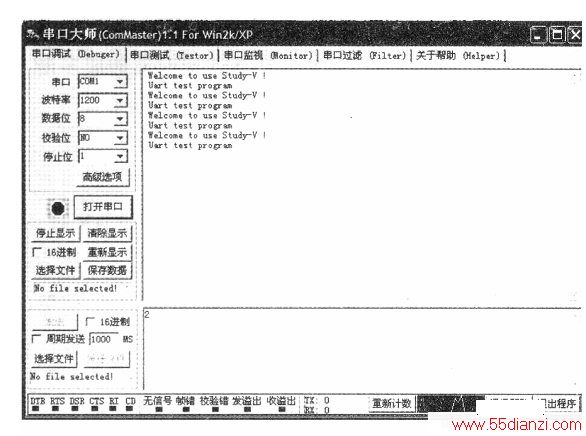

首先，接好硬件设备，将开发板通过串口线连接到电脑端，接好USB电源线或者直流5v电源线。打开下载软件，选择生成的串口接收.hex和串口应用．hex（发送）文件，分别进行下载（注意冷启动，先点击下载，之后再给单片机系统上电）。发射函数实现的功能是不停的显示信息到屏幕上，下载完程序之后，打开串口调试助手软件，设置好波特率1200，之后给单片机上电，如下图所示。接收子函数完成的通过串口，将键盘的指令通过LED显示出码值，下载程序之后，打开串口调试助手，设置好波特率1200，之后在发送的窗口输入1、2之类的数字，点击发送，将键值通过串口发送给单片机，同时注意观察板子上的LED显示结果。
串口软件使用的注意事项：由于单片机开发板也是使用串口下载，因此在打开串口软件的同时不能下载程序。如需要下载，请首先点击“关闭串口”。做发送实验的时候，注意如果选中16进制发送的就是数字或者字母的16进制数值，比如发送‘O’，实际接收的就应该是Ox00，如果不选中，默认发送的是ASCII码值，此时发送‘O’，实际接收的就应该是Ox30，这点可以通过观察板子上的LED指示出来。
