在生活中，我们常用到红外线控制各类电器，如彩电、空调、电风扇等。为我们带来较多的方便。但有时我们仍感到不方便。如看完电视后，用遥控器只能关掉电视主电源，电视仍处于待机状态。使用者还得走到电视跟前．按下电小视电源开关方能放心。若想看电视。还得动身开电视，显得很麻烦。尤其是冬天躺在床上看电视，上上下下，深感不便。本文以利用红外遥控器来遥控风扇的制作方法为例(可任选一只红外线遥控器．能调速，软件稍作改变，可增加定时功能等)，来介绍红外线接收控制器的制作方法，如果制作电视交流电源的开、关控制器，可与电视共用一只遥控器，制作也较简单些。
制作思路
红外遥控发射器是利用红外线作载体传送信息的，发射周期不等的经过调制后串行码．该串行码一般由引导码、用户识别码、操作码组成。经红外接收头解码后得到一串周期不等的矩形波。如示意图1
不同型号的遥控发射器的波形宽度不同。即周期T1、T2……不同．在不知手头遥控发射器的波形周期的情况下．首先要制作一个检测红外线周期的工具。根据测得的周期规律来制作红外线接收控制器。

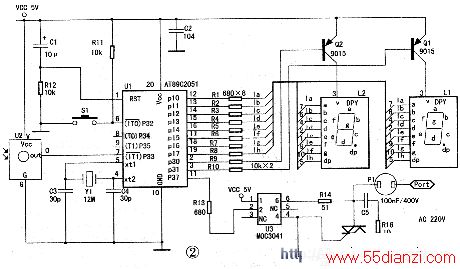

制作方法
编程方法
在main()中开中断。启动定时器1．即EA=I；EX1=1：IT1=1；TRI=I：
在外部中断1的服务程序中编写如下语名：#defineCNT50／／预测50个红外线周期 DATA Byte value_h[CNT]：／／记录周期的变量(数组) DATA Byte count=0；／／接收到的周期数 void int1(void)interrupt 2{
if(TH1==TL1&&TL1==0)／／判断是否是第一次接收到红外数据
{
TR1=1：
}elseI
TRl=0；value_h[count]：THl；
THl=TLl=0；TRI=I：count++；
if(count==CNT)
{
EXl=0：count=u；
l} l
假设接收到的TH的数值为：30,50．04,08,08,08，04,04,04,04，04，08,08,08，04,04,04,04。08,04,04,08，04,04,04,04,04，04,08,08,04．08,08，08,08,3f,50．．．．
稍作分析可知。表示高低电平的有效数为：04，08。若将04定作低电平．08定作高电平．舍弃其他数据，得到4字节数据即：01110000。01110000，10010000。01101111。转为十六进制后得：70h,70h,90h,6fh，至此得到遥控发射器刚才按下的键值码．用同样的方法可以测得其他键键值码。假设有：70h,70h,0x90,0x6f。／／0键70h,70h．0x00,0xff。／／1键70h,70h．0xd0,0x2f／／power键
根据以上数据分析得．每键码为4字节．前2字节固定不变，为用户识别码。后2字节均不同，是操作码。将遥控器上的各键键值码测出后，根据这些数据可以根据制作需要进行编程了。因键值码为4字节太长。不利于编程，需要将各键键值转为相对应的1字节的数据，如：70h,70h,0x90,0x6f,对应于O，70h,70h,0x00,0xff对应于1．．…·
转换方法：
建立一个数组，将上述测得的各键码按顺序放入数组中(去掉用户识别码)
code Byte arr[][2]=
{
0x90,0x6f．／／0，尽可能按键0、键1．．·…的先后顺序放，以符合习惯
0x00,0xff，／／1
……
Oxl0,0xef．／／9
0xd0, Ox2f //power 13
};
在接收红外线的外部中断1函数中编写如下的键码转换语句：
DATA Byte arrtmp[4];
DATA Byte Keytmp；//转换后的键值寄存变量
DATA Byte Keyval=NOKEY；
bit KeyOk；／／键值转换完成与否的标志
bit d_Ok;//接收到一个完整的键码标志
void Ex_int(void)interrupt 2
{
Byte i;
Byte(*p)[2];……
if(d_Ok)／／若接收到完整的键码
{
d_Ok=0：／／清除
if(arrtmp[0]==0x70&&arrtmp[1]
==0x70){／／键码转换
for(p=arr,bO：i<14：i++。p++)
{if(arrtmp[2]==*(*p+0)＆&arrtmp[3]
==*(*p+1))
{ Keytmp=i：KeyOk=1；／／键值
转换成功标志
break；
}else{Keytmp=NOKEY；l／／未
接收到完整的键值
}
}eIse{Keytmp=NOKEY；}
} l
经过转换后的Keytmp为0、1、2……的整数．然后再编写主函数、调速函数(参源程序)。来进行电风扇调速。
