晶振点频式宽带FM发射机的制作

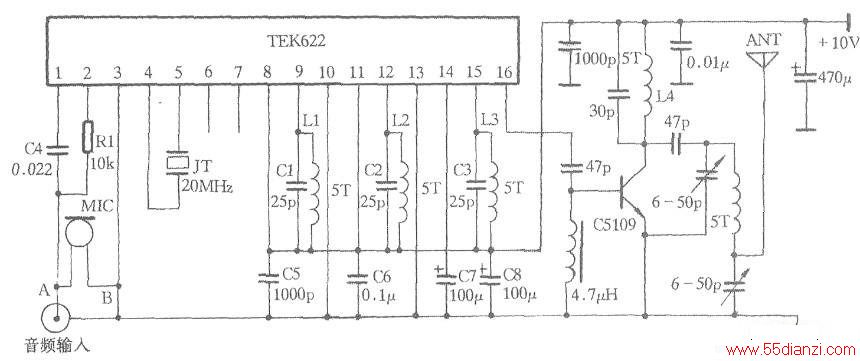

　　众多的实验表明，FM发射机的调制频偏是关系到接收端声音真实重现的关键。普通LC振荡调制电路虽然可获得较大频偏，但其所带来的负面影响——频率飘移令人无法忍受，于是，人们利用石英晶体的高Q值、低接入系数特性作为稳频器件应用到FM发射机中，这一举措确实解决了频率飘移现象，然而随之而来的调制灵敏度低、频偏窄等致命弱点却严重地破坏了接收机解调信号的清晰度及频率响应。本电路采用TEK622宽频偏晶振式FM发射模块作为核心器件，利用其独特的稳频措施及频偏扩展技术，使得整机除了具备十分稳定发射频率外，还表现出超凡的高清晰度无线传输效果。经HK-1000数字频率计数器(闸门时间1S)实测，评估板在不间断工作24小时后频率飘移量小于0.007MHz，而且，频率对电压的波动并不敏感，另一方面，本机调制信噪比优于70dB，极大地改善了典型发射电路普遍存在的交流供电时纹波干扰现象，只要保证电源端的供电质量，接收机声音背景十分安静，基本上听不到任何交流干扰声。电路见下图所示。印板建议采用双面玻纤板制作，设计时应符合高频线路的布线原则，所有谐振电感采用0.5mm漆包线绕制，内径为4mm。图中元件参数将发射频率设计在100HMz，可用普通家用FM收音机进行接收。
　　
　　调试得当时，工作电流180mA、RF输出功率0.5W(50欧姆纯阻性负载下)，开阔地发射距离可达1000-1500米。另外，TEK622R的频率范围为20-180HMz，频率的调节可通过更改JT及各LC回路的参数实现。
