锁相频率合成器集合晶体振荡器及LC振荡器的优点，其独特性能可使压控振荡器(以下简称VCO)在相当宽之频率覆盖范围内的输出信号稳定度达到晶振级，而其频谱特性将远远超越绝大多数振荡电路。
本机由TEK200B数码频率合成模块配合立体声调制器、宽带射频功率放大器组成。
可在80-120MHz范围内以O.lMHz的步进值连续设定发射频点，频率误差小于0.002MHz，频率飘移量小于O.OOIMHz。应用于其它频率时，可简单地通过改变VCO外围参数实现，因为TEK2000有效频率控制范围可延伸至4-320MHzo获得高质量的射频信号源后，我们就可很方便地由立体声调制器对各类音乐信号进行高保真的FM调制，并由宽带射频功率放大器对已调信号进行功率提升后经天线对外发射，本机调试得当时，在中心频率处可提供400-800米的发射距离。

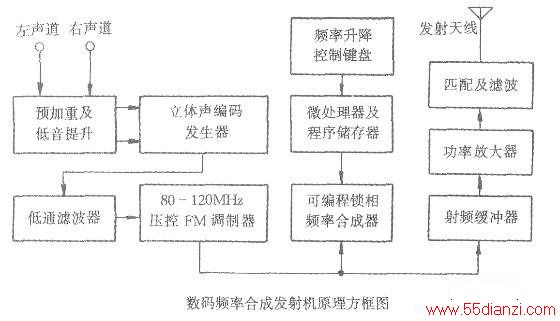

原理方框图见下图所示：系统在结构上采用8位低功耗单片微机成调节频率的人机界面及可编程分频器的数据生成，用户可通过轻触升降键盘改变发射频点，将频率调节简单化、直观化。同时，由于电路采用组合式模块结构以及可擦写程序存贮器，使得系统软硬件升级极为方便。另外，本机特别注重了音乐传输的保真效果，设计了重低音处理、低通滤波、宽带立体声调制、交流噪声消除等辅助电路，有效地提高了系统的无线传输保真度以及立体声分离指标。
FM信号的接收

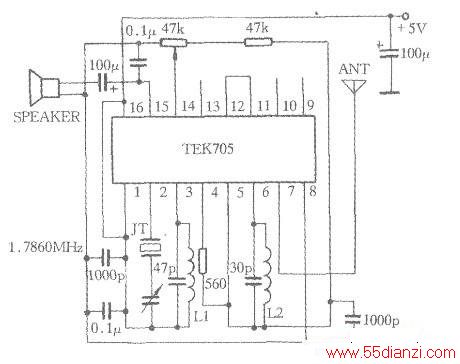

实际上，任何解调方式及频率相同的接收机都可以收到发射机的信号，但为了保证足够的保真度及传输距离，接收机应具备lOμV以上的灵敏度，并采用宽带解调方式，有较宽的频响范围以上要求，一般市售高质量立体声FM收音机都可满足对于需要无频飘点频接收信号的场合（例如：无线遥控及校园广播），可利用TEK705晶振稳频接收模块制作，应用电路见下图所示。在100MHz的接收频率下，Ll、L2均采用0.5mm漆包线绕制，内径为4mm，匝数为5。将13、14脚短接可实现无信号静噪功能。
无线传输距离的扩展无线通信设备的收发距离主要取决于发射机的射频输出功率、接收机的灵敏度以及收发天线的性能，对于传输距离的扩展，应尽可能通过为接收机加装高频放大器、安装室外天线的方法来实现，

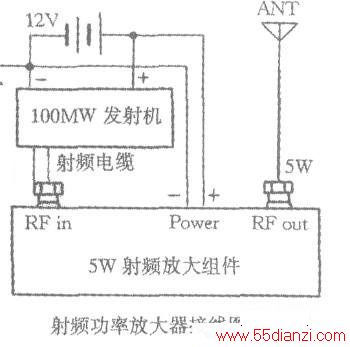

以上方法仍不能满足时，可参照下图提供的电路对发射机进行功率扩充，本电路可将O.lW的FM广播频段发射设备功率提升至5W的输出功率，配合室外天线及高灵敏收音机可获得5-10公里的开阔地无线传输距离。最后值得一提的是：进行功率扩展时应注意天线的匹配及各次谐波的滤除，并避免频点与当地电台重叠，同时，大功率长时间发射时，须征得当地无线电管部门的批准，以免影响正常的电波秩序。
