红外夜视技术主要用于军事,例如夜间监视敌情或夜间火炮瞄准等。我们用1.8寸彩色液晶显示器加配红外摄像头成功制作了一副红外夜视眼镜,供有兴趣的读者参考。
原理概述:下图是其原理方框图,由红外摄像头、视频转RGB板、1.8寸液晶屏组成,我们知道,CCD摄像头传感器的光电响应不仅限于可见光,在0.4-1.1U的近红外谱段均有响应,利用近红外辐射人眼不可见这一持性就可制作夜视装置,方法是用红外发射管作为背光(当然这种红外光人眼是看不见的),为CCD摄像头在黑暗环境下提供“光源”,CCD摄像头借助红外光线即可在零照度(即漆黑的夜晚)把影像摄下来。然后转换成视频信号(标准电视信号)输出,其信号送J到视频转RGB板,变成红绿蓝和同步信号,送到液晶显示器把影像显示出来。

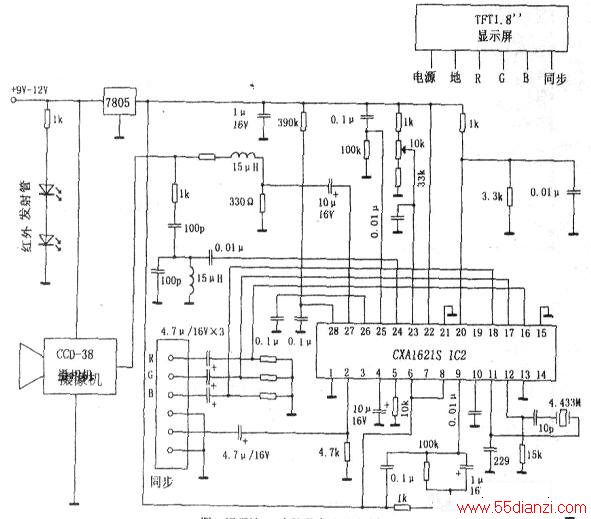

这样,即使在漆黑的夜晚外出,戴上它就无需再带笨重的手电筒了,形同白昼。红外成像时从红外眼镜显示器看到的彩色影像偏绿,这是正常的。下图是视频转RGB电路图及夜视眼镜接线图,可供读者制作参考。讯达公司提供的液晶显示器都是RGB接口,因此必须用视频转RGB电路,如果选用视频直接输入的产品就更好了,这部分电路将被省掉,使制作更筒单。如果把摄像头安装在鱼钩上(可以换成CMOS摄像头,以降低成本)即可方便地装配成鱼镜。
如果把显示屏换成大一点的4寸液晶屏,就会给钓鱼者带来更多的方便。
此外,利用红外摄像技术和液晶显示技术可以开发许多产品,在夜间或黑暗场所防窃、防入侵监视以及文物真伪识别、农作物病虫害测定,火警复核等{=领域有着广泛的应用。
