寻呼发射机由寻呼信号编码器及高频发射电路两部分组成。寻呼信号编码器采用寻呼机维修测试仪专用集成块OS231A来完成。OS231A采用20脚双列直插或贴片封装。管脚排列见图(1)。OS231A内部带有电擦除存储器EEP．ROM，用来存储用户输入的寻呼号码及信息，在断电情况下，也能保证数据永不丢失。因此非常适合制作报警器。用户最多可以输入8组寻呼号码和信息热容到EEPROM存储器内，以便能够同时向多个寻呼机发送报警，提高报警可靠性。OS231A在使用之前，必须先把要呼的BP机的号码（地址码）、显示内容输入到05231A的EEP-ROM存储器内，输入电路见图(2)。其中K3是输人口，BP机号码及显示信息内容都从此口输入。输入方法采用8421码逐个数字依次输入。12脚18悬空代表数字8．接地代表0。13脚14悬空代表数字4，接地代表0。14脚I2悬空代表数字2，接地代表0。15脚ll悬空代表数字1，接地代表0。有了8、4、2、1这四个数字端口，我们就可以通过它们之间的悬空或接地状态值相加，来组合出0，9这十个数字。例如，要输人数字9(9=8+1)，则18=8；14=0；12=0;11=1。要输入7(7=4+2+1)，则18=0；14=4；12=2；I1=1。要输入0．则I8=0；14=0;12-0;11=0即可。BP机号码及显示内容采用逐个依次输入，先是输7位数的BP机号码的最高百万位，(不足7位数的号码在最高位前加零以补足7位数，如：0079577，0902187，0002975)。通过8421拨码开关K3设好最高百万位数字后，确定无误后按一下确认键SN1便把当前K3的数字输入了。紧接着用同样方法输第二位、第三位…”。7位BP机号码输完后，紧接着第八次就输第一个数字、第二个、第三个……。全部结束时，按一下SN2结束输入。
着想输入多个BP机号码，在输入号码之前，先通过421拨码开关K2(A4、A2、Al)设定0—7当中的一个数字作为组号。设好组号后再按以上方法把第一个BP机号码、信息输入。结束时，按一下SN2结束输入。第一组输入结束后，叉可以通过K2设定第二个组号，再输第二个BP机号码、信息。最多可以输入8组BP机号码和信息内容。同一个组号单元最后一次输入的号码自动覆盖原有的号码。

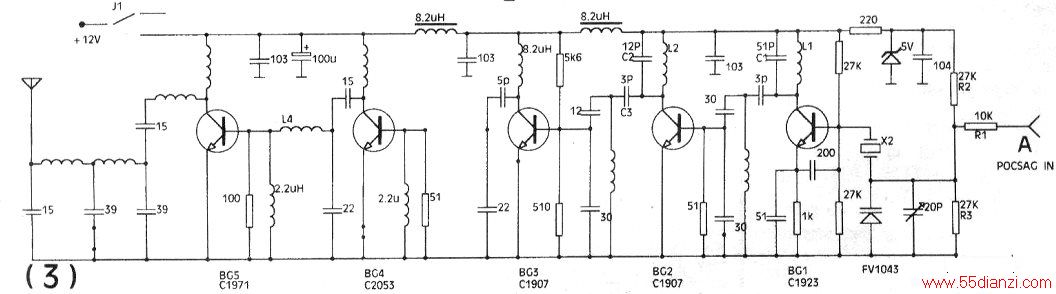

由于EEPROM存储器掉电后数据不会丢失，OS231A号码、信息输完后，便可从输入电路板上断电取下，直接焊到应用线路板上。如果应用板在使用时，需要临时输入BP机号码，那么就必须把图(2)电路整个设计到应用线路板上，这样的好处是用户能自己临时输入或更改OS231A中的号码、信息内容。如果号码由厂家一次性输入而不需要由用户再更改，那么OS231A的外围元件只需保留一只3.58MHz晶振和几个电阻电容即可工作。应用电路见图(3)。OS231A的II脚是发送寻呼码控制端，低电平有效，每触发一次发送一次寻呼码。若耍连续发送，则只要把它接低电平即可。图(3)的应用当中OS231A只在第7组EEPROM单元中输入了一个BP机号码、信息（在输入电路板及应用板上A4、A2、A1都处于悬空状态），而且11脚FM接地，因此第7组的BP机号码、信息便能在上电后从2脚连续不断地输出寻呼码，调制到变容管上发射出去。在远处的BP机就会不停地呼响，同时显示被输入OS231A的信息内容。
对于需要发送多个BP机号码的应用场合，有两种方法。一种是通过外围的数字电路或CPU控制A4、A2、A1组号，有选择地发送多个BP机号码；另一种方法采用OS231A内部自动循环发送模式，只要在应用线路板上把输入口l5脚、14脚接低电平，13、12脚悬空即可进入循环发送模式，此时OS231A的外部A4、A2、A1端口处于无效状态，OS231A通过内部的一个循环计数器控制A4、A2、A1，把8个BP机号码依次逐个从2脚循环输出进行调制发射，能同时呼响8个BP机。
OS231A的9脚BIT是用来控制信号输出的速率，当9脚悬空时．2脚输出的是512BIT／s的信号；当9脚接地时，输出的是1200BIT/s的信号。发射的速率必须和BP机的接收速率相同，否则BP机无法接收。
发射电路采用9倍频电路，目的是为了得到较大的调制频偏。由BG1、L1、C1等元件组成3倍频电路，由BC2、L2、C2等元件组成第二次3倍频电路。在C3处得到9倍频信号，该信号由推动级BG3放大，经L3藕合至激励级BG4进行丙类放大，最后由L4输至BG5进行功故，通过天线匹配网络，然后由天线发射出去。天线可用150MHz专用的15cm螺旋天线，也可用一根长0.5米的多股软皮线代替。
选择不同的石英晶振X2决定了传呼频率，例如：BP机的频点是152.650MHz．除以9后便是晶振的频率16.96111MHz。若是其它工作频率，只要更换上相应的晶振即可实现改频，而电路不必作任何改动。调试时，发射电路对频率精度要求很高。必须用频率计来测量本振级BG1的发射极，测得的是晶振的频率16.96111MH2，并通过可调电容co来校准，偏差不得大于50Hz。也可以直接用频率计来测天线输出口的发射频率进行校准。按本文的电路，当电源为12V时，输出功率可达5W，寻呼范围达2N5公里。
有了以上的寻呼编码发射机，我们再增加一套振动传感器作为报瞽检测，就能组成一套汽车、摩托车防盗报警器。当有报警时通过继电器接通寻呼编码发射机的电源，呼响远处的BP机，OS231A内的信息内容可以输入车牌号码或“999999999”代表有报警。此外，只要把这种发射机与热释电红外探头、微波探头等传感器接合，就能制成居室、仓库漫游报警器。用寻呼编码发射机还可以组成报警网络系统，我们可以用一只BP机，来监视多个报警点的情况。此时，各个报警点的发射机内的OS231A都输入同一个BP机的号码，而显示信息内容输入各个报警点的门牌号码。当报警时，我们可以通过这只BP机显示的门牌号码，来区分哪里有报警。对于一些重要的报警场合，我们可以用BP机并机的形式，把许多只BP机的号码用寻呼机写码器改成相同的一个号码，有报警时能同时呼响所有的BP机，实现一呼百应。
