天线制作中有关“平衡－不平衡转换、阻抗匹配”

　　天线的有源振子的馈电端之间距离约5~10毫米.我没有加"平衡-不平衡"转换器,50欧姆同轴电缆直接接到有源振子.水平振子阻抗约73欧姆.八木天线的无源振子越多,输入阻抗会越低.4RAE做的5EL的70厘米波段YAGI天线,有源振子是折合振子(阻抗300欧姆),但是把同轴电缆通过1:1的"平衡-不衡转换器"直接接到折合振子的馈电端.做成5EL YAGI,使用后效果不错.在今年6月同BG4RAE在此波段QSO,信号59.4RAE的"平衡-不平衡"转换器,是一种被称作套筒式"平衡-不平衡"转换器.从原理上说,偶极天线或折合振子天线,当馈线为同轴电缆时,应该加转

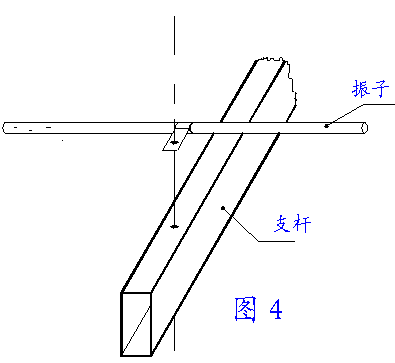

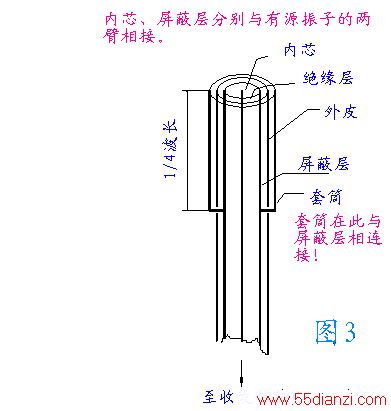

　　换器,完成馈电不平衡-平衡之转换,但业余条件下制作时图简单,不加的话,也能用.4RAE的套筒式"平衡-不平衡"转换器的结构,请看附图3.我制做的YAGI天线,各个振子之间的距离是等距的,4RAE做的则是不等距的,同是5EL的YAGI天线,总长度比我给出的尺寸短一些.从教科书上的分析知道,一支YAGI的尺寸不是唯一的.如果各个引向器的距离长一些,天线的方向性会强一些,但是距离过长,一是增益会下降,二是天线的尺寸也同时增加.一般情况下,各个振子之间的距离为波长的0.2左右比较合适.记得有一个电视广告词,大意是即要好用,还要好看.最后给做好的天线涂上绿漆,正好手边还有一点淡黄色自喷漆,胡乱喷了一下,给它"穿"了一件迷彩服.附图4是装配示意图.
