一款无线门铃电路

　　本无线门铃是笔者剖析的一款电子产品。

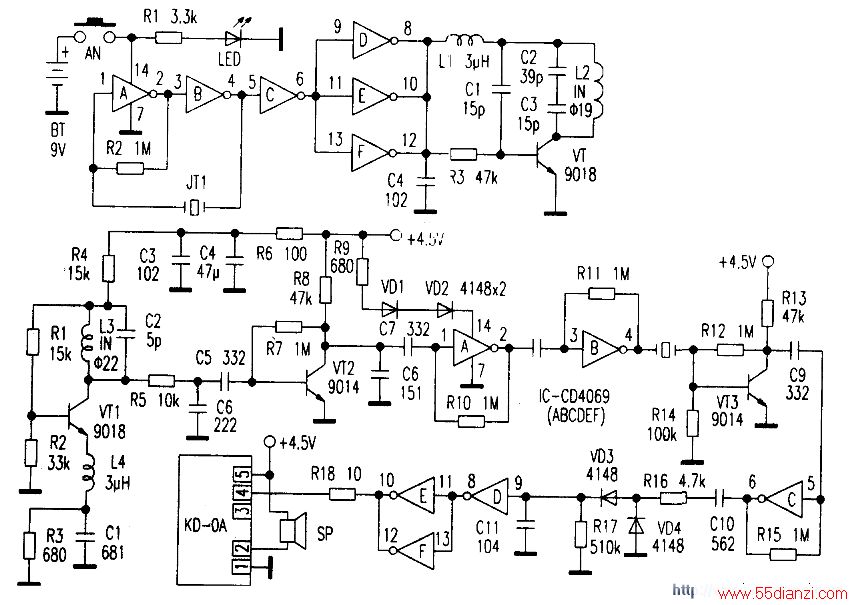

　　无线门铃按钮连同发射机一起，嵌入门边的墙壁上，接收机在室内的接收距离可达10m以上。发射机使用9V叠层电池，接收机使用三节5号电池。接收机守候电流仅0.5mA，工作电流140mA，见图l和图2。

　　发射部分  上图电路中由CD4069六反相器中的A、B、电阻R2、晶体JT1等组成高频振荡器，C、D、E、F分别组成整形及驱动电路。信号经三极管9018放大，再经L2、C2、C3谐振后向空中发射。

　　接收部分  如下图，外来信号经环状天线L3接收后，由VTl等元件组成超再生检波器，VT2、VT3、A、B、C作电压放大，VD3、VD4等作大信号检波（这是为抗干扰而设的），最后检波信号通过D、E、F，在（10）、（12）脚输出方波信号，触发专用门铃芯片KD-0A的引脚（4），此时喇叭就会发出响亮的“叮咚”，“您好请开门”呼叫声。图中L2、L3由敷铜箔制作成“Ω”形环状天线。
