现代家用电器大多采用红外线遥控器，由于它采用红外线传输控制信息，所以只能对近距离(视距)范围内的控制对象起作用，具有很强的抗干扰能力。但是，我们有时又希望遥控器能够穿墙越屋，在一个房间用它控制另外一个房间的电器设备，比如，我们夜间休息之前，可能有躺在床上欣赏音乐的习惯。一般的音响设备都放在客厅里，调节音量、选择曲目、甚至关闭音响就无法遥控了，此时，我们就需要将普通红外线遥控器的遥控方式改变一下。尽管已经有爱好者制作了采用有线方式的红外线遥控转发器，但这种有线转发器对于已经装修的家庭，安装十分麻烦。为此，本文介绍一种通过无线电波转发红外线遥控信号的“红外线遥控无线延伸器”的原理与制作，可以满足不适合重新布线的家庭使用，还可以应用于一些学校、厂矿、企业等集中控制电器设备使用。
电路原理
红外线遥控信号无线延伸器由“接收器”和“发射器”两部分组成，这里所说的接收和发射，是相对于无线电波而言的。延伸器的整个工作过程可以概括为如下几个环节：普通遥控板发出红外线信号一“发射器”接收红外线信号一“发射器”将红外线信号转换为无线电波发射出去一“接收器”接收无线电波一“接收器”还原出38kHz的红外线调制信号一“接收器”发射红外线信号一家用电器接收红外线信号。
1．红外线接收→无线发射“发射器”的作用是接收普通红外线遥控器发出的38kHz红外线遥控信号，解调为二进制的控制码，再将控制代码调制到高频无线电波上，最后将已调高频信号发射到空中向周围传播。由于采用了无线电波的传播形式，所以可以穿墙越屋。

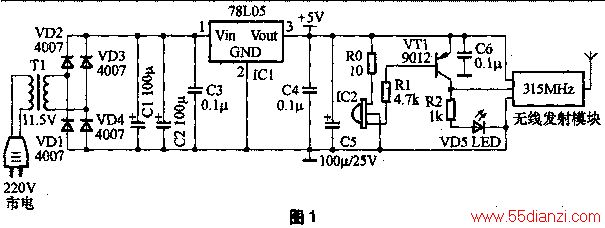

图1是发射器的电路原理图，变压器T1、二极管VD1～VD4、电容C1～C5、三端稳压集成电路IC1等组成了+5V的直流稳压电路，为发射器提供工作所必须的电源。一体化红外线接收头IC2用于接收红外线遥控器发出的38kHz的以调制红外线控制信号，并将其解鹤，恢复出控制脉冲，然后送入驱动三极管VT1，VT1将信号放大整形后从集电极输出，送入315MHz的无线发射模块，对315MHz的高频信号进行调制，最后将控制信号以无线电波的形式向周围空间传播。
2．无线接收→红外线发射“接收器”的作用是接收“发射器”
发出的无线电波，并对无线电波进行解调，恢复出红外线遥控器发出的控制指令，这种指令是二进制形式的，最终要控制普通红外线遥控的家用电器，还必须将这种二进制的控制指令再调制到38kHz的红外线载波上面，将其还原为红外线遥控信号。

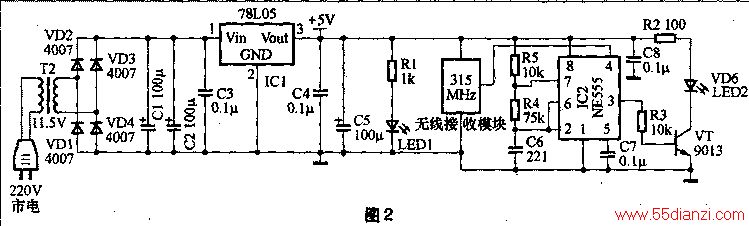

图2是接收器的电路原理图，变压器T2、二极管VD1～VD4、电容C1～C5、三端稳压集成电路IC1等组成了+5V的直流稳压电路，为接收器提供工作所必须的电源。315MHz的无线接收模块接收到图1所示“发射器”发出的无线电波，从无线电波中解调出遥控器的控制信号，现在还必须将其调制到38kHz的红外线信号上，才能被原来的红外线遥控系统识别。IC2(时基电路NE555)及其外围元件R2、R3、C6、C7等组成38kHz振荡器，无线接收模块输出的信号送入IC2的4脚，用于调制38kHz的红外线载波，已经调制的信号从IC2的3脚输出，经R4送入三极管VT，驱动红外线发射二极管VD6发出红外线遥控信号，用于控制电视机、DVD等电器。

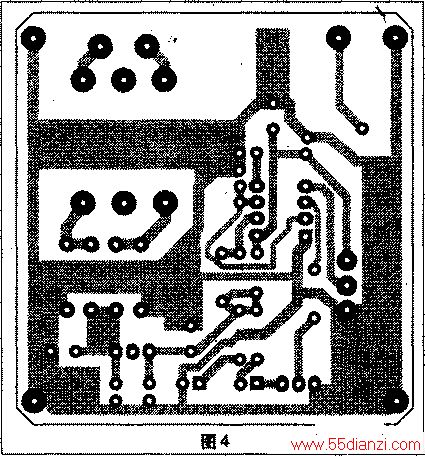

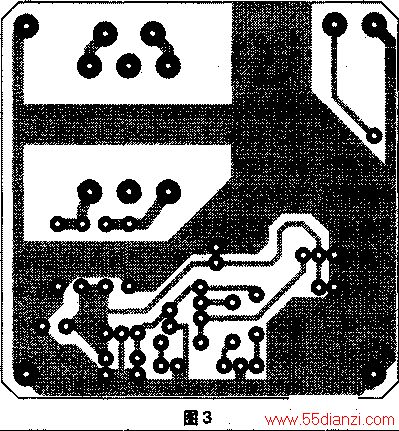

1．电路板制作图3是“发射器”的印制板电路图，图4是“接收器”的印制板电路图，为了便于读者在业余条件下采用热转印方法制作，笔者提供的印制板电路图同样是可以直接打印的印制板电路图，是从顶层往下看到的效果，与实际看到的印制板左右相反。
2．元器件选择本制作的大多数元器件都属于普通元器件，您可以参考《无线电》过去的文章选择一体化红外线接收头、三端集成稳压器等常用元器件。笔者这里采用的是一种小型的一体化红外线接收头，型号为SM338;无线电发射模块采用的是100m的小功率模块，这样可以减小对周围其他无线电设备的干扰，也可以降低功耗，如果需要延伸更远的距离，可以采用大功率的发射模块，最远可以转发2km。无线电接收模块采用的是超再生模块，可以节约制作成本。变压器采用的是220：11.5的小型变压器，变压器自带引脚，可以直接固定在电路板上。
3．制作参考本制作只要元器件选择正确、焊接没有错误，无须调试即可成功。图5是笔者制作的发射器成品照片，图6是笔者制作的接收器成品照片，供读者制作时参考。
使用方法使用时，将“接收器”放在要控制的家用电器前面，比如，我们要转发DVD的红外线遥控信号，应当将接收器放在DVD的前面，并且将接收器上面的红外线发射管对准DVD的红外线接收窗口。简单说，你现在把“接收器”当作原来的DVD遥控器来使用，摆放在适当的位置。然后将“接收器”接通220V的交流电源。
“发射器”应当放在另外一间房间，比如，寝室，将“发射器”上面的一体化红外线接收头对准你的床头，再接通220V交流电源，这样，你就可以睡在寝室的床上，用原来的电视机遥控板控制客厅的DVD了，调节DVD播放音乐的音量大小、选择播放曲目、关闭、开启DVD等操作都可以随心所欲。
