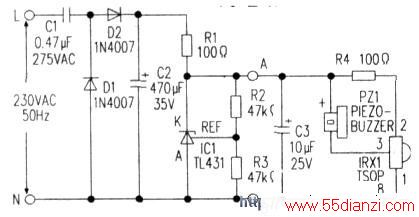

当IRX1工作检测到遥控器发送的红外信号时,JRX1内部经检波、放大、解调、施密特电路选择后,IRX输出低电平,此时压电蜂鸣器的直流通路开通而发声。说明IRX1已检测到外来的红外信号。电路采用了电容器C1对220V的限流降低、二极管D2的半波整流、C2的滤波和IC1(TL431)的稳压电路供给IRX1和压电蜂鸣器的工作电源。二极管D1用于完成交流负半周回路。以保护D1正常工作。
制作时。可将电路安装在一小的PCB板上。再制作一小外壳把PCB板封装在壳内。但红外线模块IRX1应安装在外壳上。以便接收外部的红外遥控信号。
如果读者有兴趣制作便携式红外检测器。可用+6V电池供电,此时,只需把电池电压加在A、B两点,而A、B两点左边的电路元件全部去除。
