这款无线遥控电路，采用一对电动机正、反转控制器译码集成电路，具有外围元件少、电压范围宽、功耗低、操作简单、遥控距离远、晶体稳频、调试方便的特点，特别适合电动玩具车模、航海舰船模型及飞机模型的无线遥控操作，也可用于工业生产、家用电器等的遥控。
一、编译码器简介
MC9481/9482是专为电动玩具设计的数字编码器，采用16脚DIP封装。两者大部分技术参数是相同的，主要极限参数为：工作电压VDD在-0.3V～l3V，输入电压Vi=Vss-0.3V~Vdd+0.3V，工作温度TA=0～70℃。推荐使用参数为：工作电压2.4-l2V，静态电流(停振)2μA，最大5μA空载电流0.8mA，最大1mA，MC9481输出电流5mA，最小2mA。MC9482高电平输出电流20mA，最小lOmA；低电平吸收电流40mA，最小30mA,MC9481为编码器，两位地址共有A2Al四种不重复编码(OO~ll)，编码器和译码器的地址码必须完全相同，否则MC9482将拒绝译码。(10)、（11）脚外接振荡电阻，当取值390kΩ时，时钟频率fosc=lOOkHz，同样，编、译码器的时钟频率也必须相同。Dl~D6是数据输入端，低电平有效，控制功能依次为左转、右转、后退、前进、加速前进、其他控制(如闪光、警笛、开炮等)。
MC9482为译码器，当A2、A1和时钟频率与编码器相同时，才能有效地译码。Dl~D4和反相D1-反相D4提供4组互补输出电平，用来控制两个电机的正、反转(转弯电机也可能是转弯电磁铁），其编译码关系如下表所列。表中“Z”表示高阻状态，“50%”表示脉冲占空比为50%，在加速前进(MC9481的D5=0)时，MC9482的D4=1，即占空比为100%，电机转速比正常前进快一倍。D6是一个独立控制通道，MC9481和MC9482的D6电平状态刚好相反。
二、电路原理

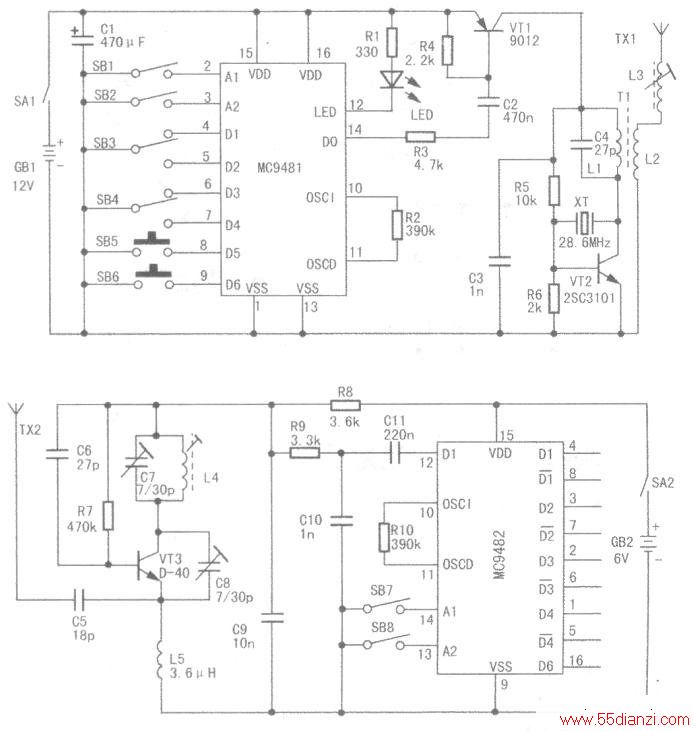

遥控发射电路如上图所示。SB1、SB2是地址编码开关，如不需要经常改变地址时，可用开路或短路线代替。SB3为左、右转拄制键，SB4为后退、前进控制键，SB5为加速前进控制锉，SB6为其他功能控制键。地址和数据编码信号由DO端串行输出，每发送一帧数据，LED闪亮一下，作为编码成功标志。VT2等组成载波振荡器，晶体XT的固有谐振频率即为载波频率，一般选28MHz~29.7MHz的业余频段。R5、R6是直流偏置电阻，高频变压器T1的L1绕组和C4构成并联选频谐振回路.当谐振频率与XT固有频率相同时，可获得最大功率的射频输出。
编码信号经开关管VT1对载波振荡信号进行调制后，耦合给T1次级L2，再经加感线圈L3和天线Tx1向空间发射。
遥控接收电路如中图所示。VT3等组成自熄式超再生检波电路，在短波段的灵敏度非常高，对微弱的接收信号放大率可达几十万倍。
R7为直流偏置电阻，并与C6共同决定超再生检波的熄灭频率，调整这两个元件，可使灵敏度和·稳定性均处于最佳状态。L4、C7并联谐振回路决定接收频率。反馈电容C8和高频扼流圈L5取值大小对检波输出也有一定影响。

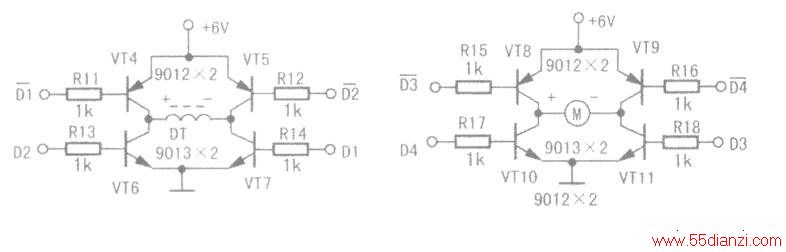

R8为检波负载电阻，经超再生检波解调(去载波)出的编码信号经C9、R9、C1O滤波，由C11耦合至数字译码器MC9482的（12）脚，其输出状态根据遥控指令动作。下图为转弯执行电路，当SB3向上拨时，MC9482的D1=1，D1=0，VT4、VT7导通，转弯电磁铁DT通过正向电流，由机械联动控制车模左转弯；当SB3向下拨时，MC9482的D2=1，百-2=0，VT5、VT6导通，DT通过反向电流，控制车模后转弯。前进、后退控制电路如下图(与下图基本相同)，只是用小型电动机M取代了电磁铁DT。在固4中，当按动SB5时，D4输出50%占空比的脉冲变为高电平，M的转速由半功率变为全功率，车模前进速度加倍。当接动SB6时，MC9482的D6=1，可根据玩具模型的具体情况，控制鸣笛、开炮、闪光等。如果SB3-SB6的控制不停顿，则MC9482的执行动作也是连续的。
三、元件选择
晶振XT的频率选28MHz～29．7MHz。
VT1选用漏电小、开关特性好的小功率PNP管9012、8550等。VT2可根据遥控距离要求选用D-50、D-60、2SC3101等高频振荡管，本文选用2SC3101，其参数比D-40高一个数量级(2A、10W、650MHz、13．6V)。
VT3可选用D-40，9018等，有利于提高信噪比，减少杂波干扰，增加遥控稳定性和可靠性。TXl、TX2使用普通拉杆天线，长度800mm～1200mm均可。L1-L4在φ8mm骨架上绕制，使用φ0.33-φ0．5mm漆包线，L3绕8-13匝，L2绕3匝，L1和L4绕9匝。L5选用2．2mH～4.7mH成品电感。
四、调试方法及步骤
1．断开C11与MC9482(12)脚，用一高阻耳机(80012以上)跨接在C11与地之间。闭合SA2，调RT使耳机中的超再生噪声既响亮又无杂音(如啸叫、爆裂声等)。
2．再闭合SA1，微调C4、C7、L3、T1、L4磁芯，使耳机中的噪声完全消失，此时发射频率与接收频率已基本调准。按SB3-SB6时，耳机中应有带节奏的键音。
3．不断拉远两机距离(以耳机产生轻微噪声为准)，调RT、c6、c8、L5使耳机中的噪声完全消失。
4．调R5、R6、L3磁芯，使控制距离最远。
5．去掉耳机，焊好C11后，便可投入使用。
