采用MC1563构成的音频功率放大器

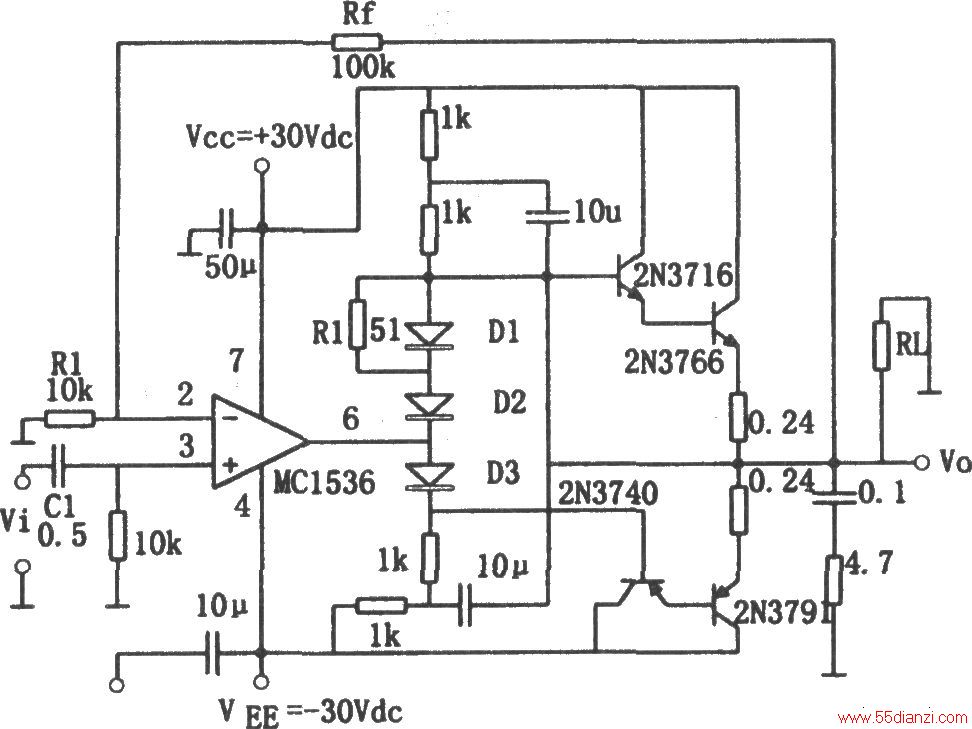

   如图所示为音频功率放大电路。该电路采用了具有高压内补偿的集成运放MC1536。当电源电压Vs=±36V时，其输出电压摆幅可达±30V，电源电压最高可用到±40V，输入偏流小(约为20nA以下)，输入失调电流小于3nA，开环差模增益可达5×106(典型值)。该芯片较适合用于低频放大。

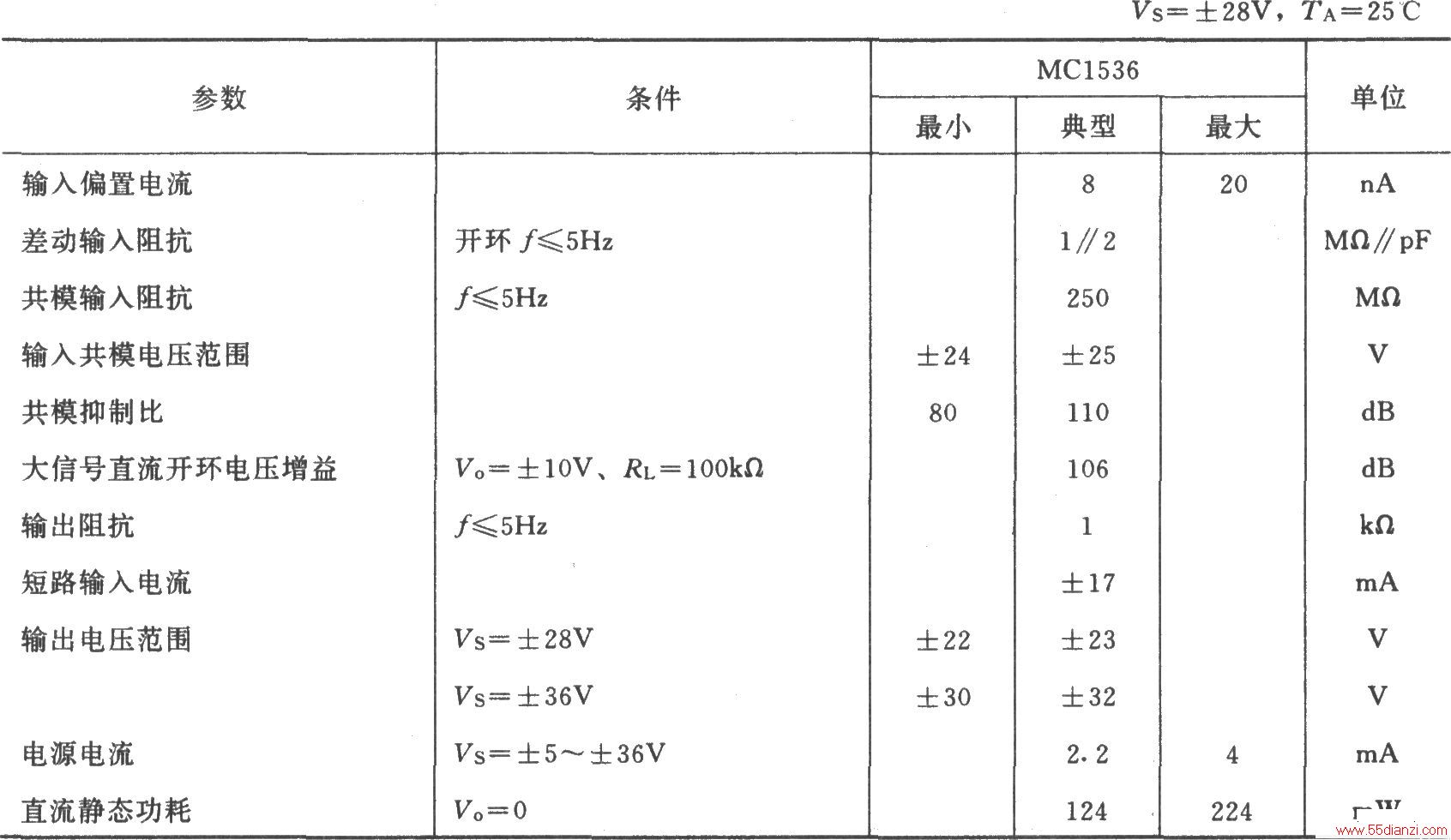

      MC1536集成运放的主要参数:
