网络 广告机 俗称 DIGI tal signage system ，是在网络信息化飞速发展的时代背景下产生的一种新型网络多媒体信息发布系统。基于这种系统，用户可以采用多种方式于公共显示终端上发布公共信息内容。目前，数字化、网络化、信息化的多媒体网络广告机成为传媒市场的一大亮点，然而单机版的广告机以及单一的媒体发布形式已经难以满足日益增长的市场需求，国内外正在积极投入基于多种媒体形式和多功能交互型网络广告机的研究。本文利用Linux嵌入式系统设计的优越性能，使用广大Linux系统支持的开源软件和 工具 集，构建了成本低、功能健全和网络分布灵活的网络媒体广告机系统。
1 系统概述

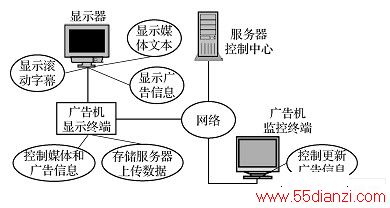

如图1所示，整个系统大体分为广告机监控终端、 服务器 控制中心、广告机显示终端3个部分。监控终端通过Web浏览器控制页面 接收管 理员输入的控制命令，经过网络路由向服务器控制中心提交表单。服务器控制中心根据监控终端提交的不同表单类别调用对应的CGI例程来启动相应的 Socket 服务进程，建立与 开发板 Socket*服务进程之间的网络通信，同时传递对应的控制命令和信息。广告机显示终端解析相应的控制命令和信息，来控制显示终端设备上的媒体信息播放形式。
图1 系统原理图
1.1 硬件环境
广告机监控终端和服务器控制中心的设备为普通PC机。广告机显示终端采用的是芯胜嵌入式VT8430开发板。该开发板的 处理器 是芯晟科技推出的数字音视频多标准多媒体处理 芯片 CSM1200 。该芯片采用 ARM 9内核，支持MPEG2、H.264、AVS的高清和标清解码/输出，视频输出支持PAL/NTSC/480p/576p/720p/1080i。同时，CSM1200是一个有着丰富的外围设备和强大媒体能力的嵌入式平台SoC，可以灵活地选择多种 LCD 或者其他显示设备，作为广告机信息发布节点的媒体播放设备。
1.2 软件环境
监控终端和服务器控制中心的采用Linux系统平台。监控终端只需能够提供正常的Web页面浏览功能便可以借助浏览器实现信息的交互。服务器控制中心和显示终端是多媒体信息发布的关键的部分，需要配置相关的环境如下：
① 构建CGI模块。CGI用来设计基于Web浏览器的B/S（Browser/Server）系统架构，可以在无客户端（client）的情况下，广泛地使用Web浏览器提供的按钮、输入框、字体和颜色等界面元素。通过不同平台浏览器监控终端递交的表单就可以控制信息的交互。在官网下载源码包libcgi1.0.tar.gz后，解压、编译和安装即可。
② 创建和配置httpd服务。官网下载httpd2.2.4.tar.gz,解压、配置、编译和安装后，设置相应CGI程序以及html服务路径和目录，以提供Web浏览器监控端不同的控制页面目录和CGI例程集存储目录。
③ 配置数据库。安装SQLite3数据库来提供对于各种媒体信息的查询、插入和删除等控制操作。SQLite是存储在单一磁盘文件中的一个完整的数据系统，尤其适合于嵌入式系统设计。在Ubuntu10.04服务器系统平台上，使用aptitude安装libsqlite30、libsqlite3dev、libsqlite3和libsqlite3doc开源软件包即可。
④ 定制显示终端Linux系统。显示系统采用基于ARM9的CSM1200处理芯片，因此使用arm9tdmilinuxgun 交叉编译工具，基于Linux2.6.27内核源码包定制针对显示开发板环境平台的Linux操作系统，详见参考文献[1]。编译好内核之后进行uboot的烧写、根文件系统的制作，并设置相应的启动方式来加载制作的Linux内核。详细的步骤见参考文献[2]。
⑤ 搭建显示终端Qt环境。显示终端通过Qt图形界面播放各种媒体信息，首先获取Qt开源软件包qtopiacoreopensourceSRC4.2.2.tar.gz，解压后设置arm9tdmilinuxgun为编译器环境，编译安装Qt软件包后，拷贝所需资源到开发板文件系统。
上述环境搭建的大部分内容都可以从相应的官网获取开源源码包和详细的配置安装信息。
2 系统功能模块设计
系统功能模块原理图如图2所示。监控终端由Qt控制页面、Mplayer控制页面和文件更新控制页面组成。在不同的监控控制页面触发相应的控制操作，将通过Web功能访问服务器控制中心并向服务器递交不同的表单。控制中心主体部分由服务器Web httpd 站点、CGI 控制模块 、数据库Sqlite3和TCP Socket Client 端组成。根据监控终端递交的不同的表单，相应的CGI控制程序将执行，CGI程序进行的相应的录入、删除和更新Sqlite3数据库操作，同时调用并开启对应的Socket Client 进程，将对应的控制命令和数据库信息通过网络Socket 递交到显示终端TCP Socket Server *服务器。显示终端的TCP Socket Server *接收TCP Client 端传来的控制命令，通过解析控制命令的类别，将空控制命令和相关的信息写入到Qt本地或者Mplayer 本地套接字服务器，并存储在本地Linux 文件系统中。Mplayer 播放器 和Qt 播放程序读取文件系统中各自本地套接字的控制信息，调用相应的音视频驱动程序来控制音视频文件在Qt界面和Mplayer 端的显示和播放。
图2 系统功能模块原理图
3 关键算法设计
3.1 数据库设计

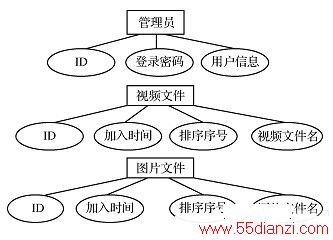

根据广告机监控终端所监控媒体种类的不同，使用Sqlite3 数据库维护媒体视频播放、图片背景和Qt字幕的信息。数据库原理见参考文献[3]。对于广告机监控管理员以及管理者的身份，需要设计管理者的ID、登录密码和对应的用户名信息，以便对广告机的监控和管理。就视频和图片媒体而言，都涉及对相应媒体对象的插入、删除、更新和播放顺序等控制操作，因此分别设置ID、文件名、加入时间和排序序号来进行相应的维护和控制管理。对应的数据库设计原理图如图3所示。
图3 数据库设计原理图
3.2 广告机显示终端
广告机显示终端的Qt图形界面原理如图4所示。Qt界面的设计原理见参考文献。开发板通电之后，主程序程序开始执行，Mplayer媒体播放器读取存储在开发板上的视频文件进行循环播放，同时将*自己的本地套接字。当网络 通信模块 将控制终端传来的控制命令写到Mplayer播放程序的本地套接字之后，Mplayer将根据控制命令执行相应的响应，如暂停、播放下一首、重头开始播放等。Qt图形界面程序开始执行时，先读取本地图片文件和文本文件，进行循环播放。同时，Qt图形界面程序的*命令线程将*Qt图形界面的本地套接字。当接到控制命令时，Qt图形界面程序将执行相应的操作，如关闭、打开、更新滚动字幕等。
图4 Qt图形界面原理图
本地套接字与本地TCP Socket Server 端进行通信，并将相关控制命令最终上传，而本地TCP Socket Server命令则是来源于控制中心TCP Socket Client 端对控制命令的上传。本地Socket Server套接字的部分控制代码如下：
while（1）{//*、解析、接收来自服务器端连接的命令
write_domain_socket_qt（ ）； //Qt套接字
……
write_domain_socket_player（ ）；//播放器
……
}
3.3 服务器控制中心
服务器控制中心通过传递管理员用户的控制命令，来控制显示终端图片、视频以及文字媒体的更新和播放状态的改变。管理者用户通过点击Qt或者Mplayer控制页面的各种控制按钮和媒体更新文件操作，触发监控中心的各种CGI例程，因此监控终端的各种控制操作便与相应的CGI控制操作例程一一对应。CGI例程通过TCP Socket网络通信向显示 终端服务器 递交相应的控制命令和相关控制信息，就可以完成对各种媒体信息的操作控制。Linux 系统网络套接字编程见参考文献[6]。
由图2可知，显示终端分为Qt和Mplayer模块。其中，Qt模块用来播放媒体图片和字幕信息，Mplayer负责播放各种视频文件。对于媒体视频和图片文件信息，控制的方式基本上分为两种：一种是不带上传内容的单纯媒体运行方式的控制操作（如视频文件的播放暂停、视频播放调序等），只需要点击相关的控制按钮即可完成；另一种是基于文件上传的媒体更新的操作，例如视频文件、图片库的更新等操作。因此，将结合上述不同的控制方式给出广告机字幕滚动、纯命令控制和文件上传的关键算法设计。
Qt更新显示终端滚动字幕的表单部分如下所示：
""<form action=qt_change_list.cgi method=post>""
""<input type=hidden name =order
