此款微电脑广告灯箱控制器采用ABS塑料做外壳，有单相两线、单相兰线两种插座输出，用状态指示灯长亮、熄灭、不同速度的闪烁指示多种工作状态。
本控制器有多种功能设置，可以设置环境亮度控制点、广告灯点亮时间、广告灯关闭时间，还可以设置引起行人注意的灯光闪烁等。本控制器的抗环境亮度突变干扰更独具特色。因此本控制器既可以做广告灯控制器、报刊栏灯光控制器，还可以做路灯控制器。
电路工作原理

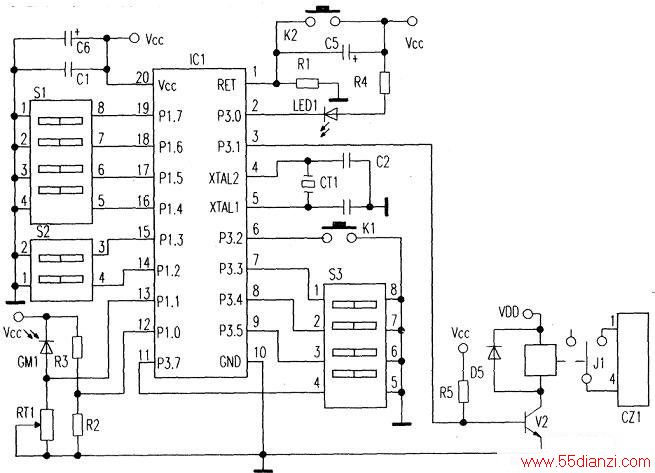

电路原理图如下图所示。采用LG公司97C2051单片机作控制器。97C2051为一次性编程(OTP)器件，其引脚及功能与89C2051完全兼容。
本控制器利用单片机的比较器检测环境亮度，R2、R3分压作基准电压，送比较器的同相输入端Pl.0，光敏元件Grl与电位器RTI分压输出环境亮度信号，送比较器的反相输入端P1.1。环境亮度高时，GM1阻值小，P1.1电位高于P1.0，隐含输出口P3.6输出低电平，反之输出高电平。单片机根据P3.6的电平判断环境亮度。当环境亮 一度变化时，进入5分钟的环境亮度真伪分析判断程序，排除干扰信号。对真实环境亮度变化，从P3.1输出相应的控制信号，控制继电器触点断开或吸合，通过输出插座控制灯箱点亮或熄灭。这种软件抗干扰程序对亮环境下的瞬间乌云干扰，夜间的雷电、汽车灯光干扰都有极好的抗干扰能力，这也是本电路与普通光控电路的区别。P3.0驱动电路工作状态指示灯LED1，指示电路工作状态。K2是手动复位开关，上电时单片机自动复位。P3.2接K1。K1有双重功能：控制器未通电时，按住K1接通电源，控指器进入环境亮度光控点调整状态，此时K1为设置开关；电路进入正常工作状态后，每按一次K1，广告灯的工作状态翻转一次，此时K1是手动操作开关。进入手动操作控制状态后，原来的一切自动控制功能失效。为提醒用户注意，在手动状态下，指示灯一直处于闪烁状态，但输出状态不同，指示灯的闪烁速度也不同，广告灯点亮状态下指示灯闪烁速度快，广告灯熄灭状态下指示灯闪烁速度慢。退出手动操作状态的方法有两种：一是按住K1不放，指示灯低速闪烁4次后停止闪烁，松开K1，控制器回到自动控制状态，且按当时的时间执行相应的控制。第二种方法是按K2，单片机复位，控制器重新开始执行程序。
为节省保存设置信息的非易失性存储器，采取I/O口接地或开路来实现不同功能和工作时间的设置。P1.2为“双时间工作”和“单时间工作”设置，单时间工作是天黑点亮广告灯后开始计时，计时时间到，灯光熄灭，直到第二天天黑才再次工作；双时间工作是天黑点亮计时，按点亮时间工作到时后灯光熄灭，进入灯光熄灭时间段，灯光熄灭时间到时，再次点亮，又进入开灯工作状态，直到环境亮度控制起作用。第二天重复上述程序。开灯时间由P1.7、P1.6、P1.5、P1.4决定。关闭灯光的延时时间由P3.7、P3,5、P3.4、P3.3决定。由上述两组4个I/O口组成4位二进制的8、4、2、1编码，各16种组合，OOOI表示1段时间，OOOF表示15段时间，每段时间定时0.5小时，所以开／关广告灯的时间设定最小为0.5小时，最大为7.5小时。对于天黑点亮和第二天天亮前再次点亮的两次开灯的路灯，时间上也能满足要求。当开灯时间设置成0000时，设定时间为无穷大，灯箱的开／关通过光敏元件来控制。此时，控制器成为有良好的抗干扰性的光控开关，天黑点。天亮熄灭。P1.3设置或取消广告灯光闪烁功能。该功能被设置以后，在灯光点亮状态下，每隔20秒钟，灯光闪烁两次，以吸引行人的注意力。
上面介绍的是与硬件相关的功能，本控制器还有些完全由软件实现的功能，使得控制器更具有实用性，因篇幅关系，此处不做详细介绍。
注意：
1．在通过短接块设置控制器的功能和开灯、关灯时间之前，一定要断开控制器与电网的连接。
2．环境亮度控制点出厂时调整到2LX，需要改变时，应在控制器没有接电源的状态下，按住K1不放，再接通电源，指示灯闪烁，表示进入环境亮度控制点的调整状态。松手后指示灯指示环境亮度，指示灯点亮表示环境亮度低于设置点，反之高于设置点。业余情况下调整环境亮度控制点时，可将控制器置于需要控制的环境亮度之中，用绝缘起子调整可变电阻，边调边观察指示灯状态，当指示灯处于点亮和熄灭的临界点时，调整即告成功。
程序框图如下图所示。
