YAFFS文件系统在嵌入式Linux上的实现

YAFFS文件系统在嵌入式Linux上的实现

点击数:7380 次   录入时间:03-04 12:03:21   整理:http://www.55dianzi.com   嵌入式系统-技术
       引言

       随着 嵌入式 技术在各种电子产品中的广泛应用,嵌入式系统中的数据存储和管理已经成为一个重要的研究课题。Flash存储器具有速度快、容量大、成本低等很多优点,因此在嵌入式系统中被广泛用做外存储器件。Flash主要有NOR和NAND两种类型。目前,针对NOR Flash设计的文件系统JFFS/JFFS2在嵌入式系统中已得到广泛的应用;随着NAND作为大容量存储介质的普及,基于NAND闪存的文件系统YAFFS(Yet Another Flash File System)正逐渐被应用到嵌入式系统中。

       NAND闪存介绍

       NOR 和NAND是现在市场上两种主要的非易失性闪存技术。NOR比较适合存储程序代码,其容量一般小于16MB;NAND则是高密度数据存储的理想解决方案,其容量可达1GB以上。NAND闪存的 存储单元为页和块。一般来说,128MB以下容量芯片的一页大小为528字节,依次分为2个256字节的主数据区,最后是16字节的备用空间;一个块由若干页组成,通常为32页;一个存储设备又由若干块组成。与其他存储器相比,NAND闪存具有以下特点:不是完全可靠的,每块芯片出厂时都有一定比例的坏块存在;各个存储单元是不可直接改写的,在每次改写操作之前需要先擦除;擦除操作以块为单位进行,而读写操作通常以页为单位进行;各块的擦除次数有限,一般为10万~100万次;使用复杂的I/O口串行存取数据。

       YAFFS文件系统简介

       YAFFS类似于JFFS/JFFS2,是专门为NAND闪存设计的嵌入式文件系统,适用于大容量的存储设备。它是日志结构的文件系统,提供了损耗平衡和掉电保护,可以有效地避免意外掉电对文件系统一致性和完整性的影响。YAFFS文件系统是按层次结构设计的,分为文件系统管理层接口、YAFFS内部实现层和NAND接口层,这样就简化了其与系统的接口设计,可以方便地集成到系统中去。与JFFS相比,它减少了一些功能,因此速度更快,占用内存更少。

       YAFFS充分考虑了NAND闪存的特点,根据NAND闪存以页面为单位存取的特点,将文件组织成固定大小的数据段。利用NAND闪存提供的每个页面16字节的备用空间来存放ECC(Error Correction Code)和文件系统的组织信息,不仅能够实现错误检测和坏块处理,也能够提高文件系统的加载速度。YAFFS采用一种多策略混合的垃圾回收算法,结合了贪心策略的高效性和随机选择的平均性,达到了兼顾损耗平均和系统开销的目的。

       YAFFS文件组织结构

       YAFFS将文件组织成固定大小(512字节)的数据段。每个文件都有一个页面专门存放文件头,文件头保存了文件的模式、所有者id、组id、长度、文件名等信息。为了提高文件数据块的查找速度,文件的数据段被组织成树形结构。YAFFS在文件进行改写时总是先写入新的数据块,然后将旧的数据块从文件中删除。YAFFS使用存放在页面备用空间中的ECC进行错误检测,出现错误后会进行一定次数的重试,多次重试失败后,该页面就被停止使用。

       YAFFS物理数据组织

       YAFFS充分利用了NAND闪存提供的每个页面16字节的备用空间,参考了SmartMedia的设定,备用空间中6个字节被用作页面数据的ECC,2个字节分别用作块状态字和数据状态字,其余的8字节(64位)用来存放文件系统的组织信息,即元数据。由于文件系统的基本组织信息保存在页面的备份空间中,因此,在文件系统加载时只需要扫描各个页面的备份空间,即可建立起整个文件系统的结构,而不需要像JFFS 那样扫描整个介质,从而大大加快了文件系统的加载速度。



www.55dianzi.com        YAFFS擦除块和页面分配

       YAFFS中用数据结构来描述每个擦除块的状态。该数据结构记录了块状态,并用一个32位的位图表示块内各个页面的使用情况。在YAFFS中,有且仅有一个块处于“当前分配”状态。新页面从当前进行分配的块中顺序进行分配,若当前块已满,则顺序寻找下一个空闲块。

       YAFFS垃圾收集机制

       YAFFS使用一种多策略混合的算法来进行垃圾回收,将贪心策略和随机选择策略按一定比例混合使用:当满足特定的小概率条件时,垃圾回收器会试图随机选择一个可回收的页面;而在其他情况下,则使用贪心策略回收最“脏”的块。通过使用多策略混合的方法,YAFFS能够有效地改善贪心策略造成的不平均;通过不同的混合比例,则可以控制损耗平均和系统开销之间的平衡。考虑到NAND的擦除很快(和NOR相比可忽略不计),YAFFS将垃圾收集的检查放在写入新页面时进行,而不是采用JFFS那样的后台线程方式,从而简化了设计。

       YAFFS实现开发环境简介

  &n bsp;    本文采用的是宿主机+目标板的开发模式。宿主机为PC+REDHAT9.0,目标板为三星公司的S3C2410+ 嵌入式 Linux ,版本为2.6.11.12。NAND闪存是三星公司64MB的K9F5608U0C。YAFFS的源码可以从网站下载。

       YAFFS移植:

       1)在内核中建立YAFFS目录fs/yaffs,并把下载的YAFFS代码复制到该目录下面。

       2)修改fs/Kconfig,使得可以配置YAFFS。

       3)修改fs/makefile,添加如下内容:obj-$(CONFIG_YAFFS_FS) += yaffs/

       4)在生成的YAFFS目录中生成Makefile 和Kconfig文件。

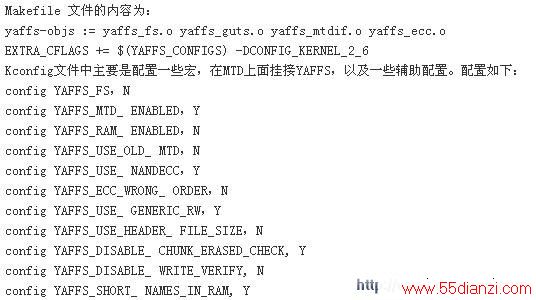

Makefile文件的内容

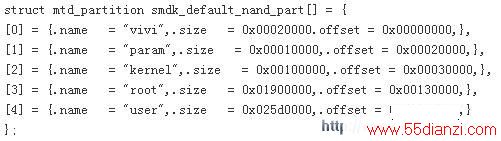

       5)修改NAND分区。此分区要结合vivi里的分区进行设置,如下:

NAND分区结合vivi里的分区进行设置


       6)配置内核时选中MTD支持和YAFFS支持。

       7)编译内核并将内核下载到开发板的Flash中。

       YAFFS文件系统测试:

       1)内核启动之后,启动信息中应该含有如下内容:

内核启动之后

点击看原图


       2)如果在内核里面添加了proc文件系统的支持,那么proc中应该包含有关YAFFS的信息。

       3)dev目录下的相关目录中包括有关NAND设备的信息。

       4)建立mount目录

建立mount目录


       将文件拷贝到mount上的目录下后,umount设备,再次mount后可以发现拷贝的文件仍然存在。这时删除该文件,然后umount,再次mount后可以发现拷贝的文件已经被删除,由此可见该分区可以正常读写。

       5)在Flash上建立根文件系统:

在Flash上建立根文件系统


       重新启动,并改变启动参数:param set linux_cmd_line "noinitrd root=/dev/mtdbLOCk3 init=/linuxrc console="ttySAC0""再次重新启动后,开发板就可以从Flash启动根文件系统了。



www.55dianzi.com        结语

       YAFFS是专门为NAND闪存设计的,它的出现使得价格低廉的NAND闪存芯片具有了高效性和健壮性。YAFFS文件系统性能优越且易于移植,已经成功应用于 Linux 、Clinux和Windows CE等 嵌入式 操作系统 上。现在,每页大小为2Kb的新型超大容量NAND闪存已经出现,针对这种Flash的文件系统YAFFS2正处于研究和应用当中。可以预见,基于NAND闪存的文件系统YAFFS/ YAFFS2将会应用于更多的嵌入式系统。
