出租车语音提示器工作原理

　　租车语音提示器以WT588D语音单片机为核心电路，是安装在出租车空车牌里的一个小型电子产品，它和出租车空车牌联动。当乘客上车时，司机将空车牌打下来时，它会说第一句话，当乘客到达目的地，司机拨上空车牌时，它说第二句话。
　　

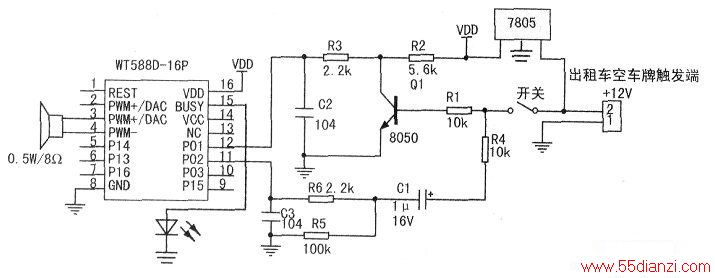

　　出租车语音提示器的电路原理图如下图所示。图中VDD输入电压为DC2.8~5.5V，如果外围电路使用12V供电，建议使用LM7805做前端稳压。当开关闭合时，相当于空车牌打下来，触发信号12V经Rl到Q1导通触发P01端口，播放第一句话，同时12V经R4给Cl充电而P02端口变高；当开关断开时，相当于空车牌打上去，Ql基极没有电压Ql截止。此时Cl开始放电而拉低一下，触发P02，于是，播放第二句话。BUSY输出处接LED到VCC可显示语音播放状态，在播放广告语音时，LED点亮，停止播放时，LED熄灭。这样使空车牌更有视觉冲击力。
　　
　　根据应用电路，WT588D的语音触发端被硬件定义为I/O口的P01和P02，在WTVioceChip软件上将模式设置为按键控制模式，I/O口P01、P02相对应的按键2、按键3设置为“脉冲不可重复触发”，然后将要触发的第一、第二句语音拖分别放到按键2、按键3所触发的语音地址上，再点编译就可以了。经过WTVioceChip软件编译后，就可以将该工程通过USBmini下载器下载到WT588D语音单片机上了。给出租车语音提示器通电即可完成广告语音播放的所有动作。整个编写控制程序、加载语音的过程完全可视化、傻瓜模式的操作，就算是没有接触过语音芯片开发的爱好者，也一样能应用自如。
