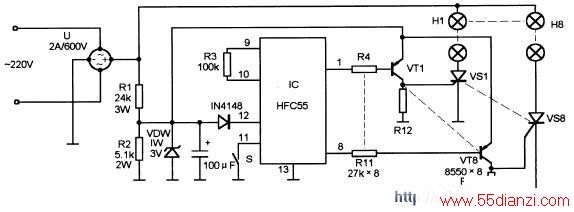

该装置的电路工作原理如图所示。它是一种利用交流电灯泡来作广告牌的应用电路。220V市电经全桥U整流，由电阻R1、R2构成的限流分压电路将电压降低，由VDW将其电压稳定在3V左右，由电容器C1滤波后供给ICHFC55工作。当IC的（1）～（8）脚变为低电平时，相应的三极管VT1～VT8依次导通，触发其单向可控硅VS1～VS8依次导通，从而使大功率的电灯炮群H1～H8依次顺序点亮。其流水速率由IC（9）、（11）脚上的电阻R3阻值确定。
