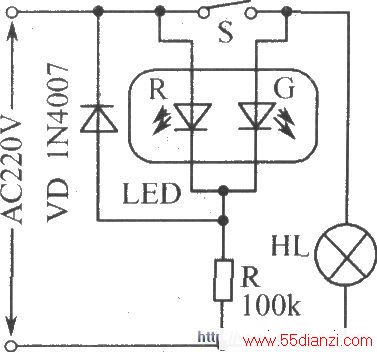

如图所示电路中，LED-R作电源指示，LED-G作负载HL(灯)工作状态指示。当220V交流市电正常时，LED-R发红光。闭合开关S时，HL发光， LED-G发绿光，由于此时LED-R也发光，故S闭合时双色LED发橘红色光。
本文关键字：电源 电平-电压-指示电路，单元电路 - 电平-电压-指示电路
