SL322构成的可伸缩、光点显示的电平指示器

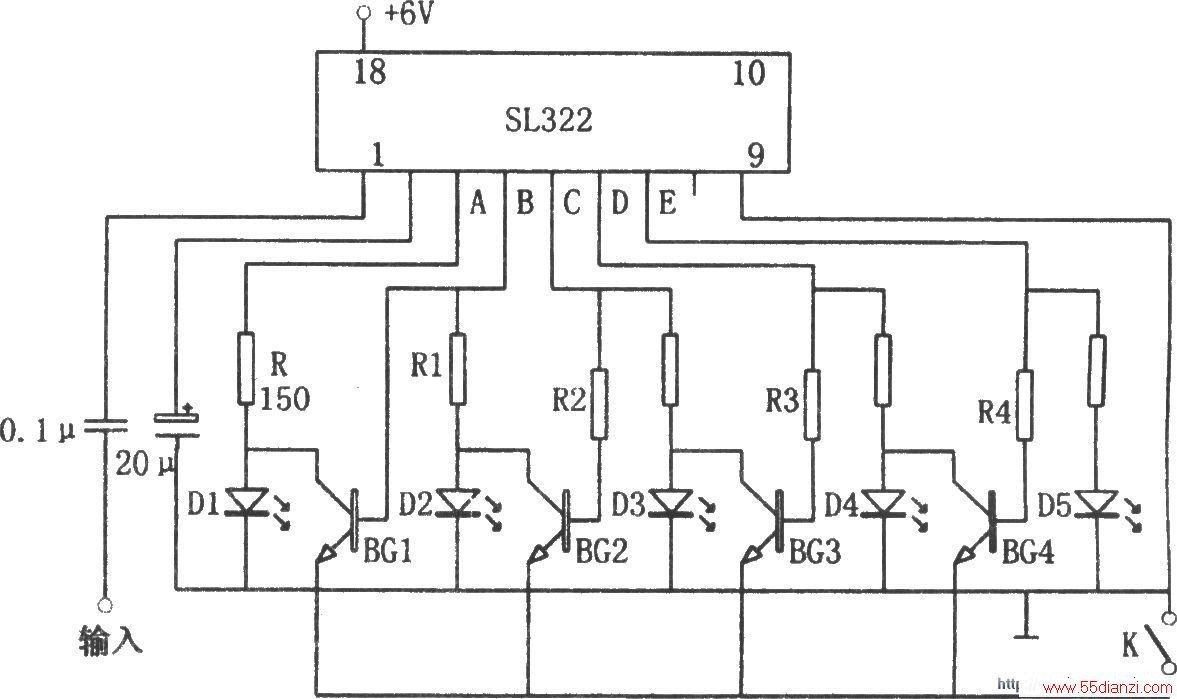

如图所示为可伸缩、光点显示的电平指示电路。该电路由发光显示驱动器SL322、发光二极管D1～D5、晶体管BG1～BG5等组成。

    当K闭合时，所有三极管均发射极接地，当电平上升使D2发光管点亮时，B点电位上升，BG1导通，使D1发光管熄灭。当电位上升使D3点亮时，则C点电位上升，BG2导通，使D2熄灭。此时因B点电位不变，BG1仍不导通，D1仍不亮。最后当电平升至使D5点亮时，晶体管BG1～BG4全部导通，发光管D1～D4均熄灭，形成光电式显示。当开关K断开时，所有三极管均截止，不形成光电式显示。

    在调试时，将信号发生器的音频信号注入功放级，使所有发光二极管都点亮，然后将R1～R4依次接上，使发光二极管D1～D4依次刚好熄灭即可。

    电路中BG1～BG4均选用3AX型，且β>50。开关K为微型按钮开关。
