电话状态指示器电路

电话状态指示器电路

点击数:7303 次   录入时间:03-04 12:00:14   整理:http://www.55dianzi.com   电平-电压-指示电路

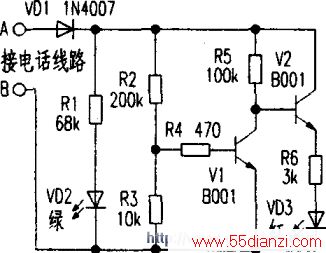

  图示电路是笔者制作并正常使用的电话状态指示器。当电话挂机时,电话呈高阻,A、B间50V电压使绿色发光二极管VD2点亮,同时使Vl管导通,V2管无偏压而截止。

  摘机后,A、B问电压降至5V一8V左右。VD2仅微亮,Vl管因偏压过小而截止,V2导通,红色发光二极管VD3点亮。

  当有铃流信号时,经VDl限幅,得一脉动直流电压,绿灯闪亮,V2管半饱和,红灯VD3同时点亮。

  由于R1、R2、R5取值很大,且挂机后V2截止,该指示器对电话机的正常运行不会产生影响(接人线路后使电压略有下降)。V1、V2因为要承受铃流信号的冲击,有一定的耐压要求。

  VD2、VD3选用φ3mm发光二极管,亦可使用一只共阴双色发光二极管。

  该指示器制作容易,线路板仅需火柴盒一半大小,直接并联在电话机接线盒上(注意极性),楼上楼下可分别安装(最好不超过两个),对电话机的状态一目了然,以免因某一电话机未挂上而难以拨打或接收电话。
