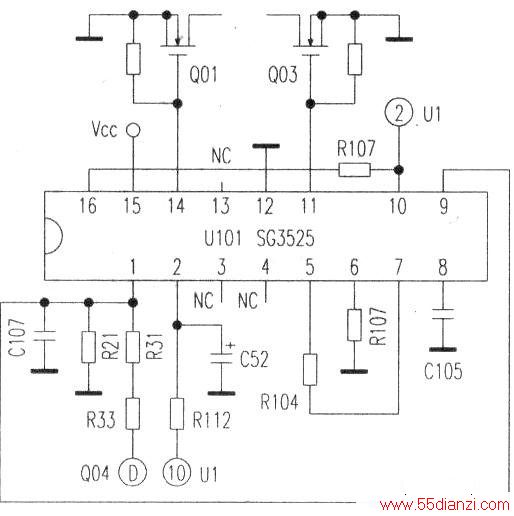

山特TG500 UPS逆变开关电源电路图如上图、下图所示。逆变是由直流电能转换为交流电能。要获得直流300V足够高的输出电压，必须通过开关电源将电瓶12V直流电压转化为升高的交流电压，其整流后的直流电压为300V。逆变开关电源由电瓶．PWM控制集成电路SG3525，TX1开关变压器，Q0l、Q03开关管及外围元件组成。当市网停电时，微处理器MC908TL8CDW⑨脚输出电压为0V，图5中的三极管014截止，继电器RY1、RY2释放，输出L、N转逆变输出。在逆变工作模式下，+16V开关电源停止工作，整机由12V电瓶供电。在电网供电情况下，SG3525停止工作，逆变开关电源没有工作。控制SG3525工作的是⑩脚电压，当⑩脚电压在1.5V以上时，SG3525允许工作；当⑩脚电压为0V时，SG3525停止工作。⑩脚受微处理器MC908JL8CD的②脚控制。SG3525驱动推挽式开关管Qol和Q03工作，在开关变压器TX1二次侧产生交流电压，经D02、D03、D04、D06桥式整流获得300V直流电压。这直流电压经桥式逆变电路转换成交流220V/50Hz电压，经RYI、RY2的常闭触点输出。SG3525(11)脚驱动场效应管Q03；(14)脚驱动场效应管Q01;②脚为误差放大反向输入端；来自MC908JL8CDW的⑩脚控制，可控制开关电源输出电压高低。
