2块BA6104构成的10点LED电平显示电路

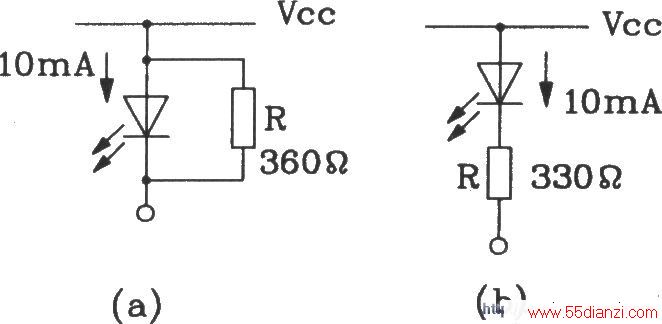

LED限流电路为了限制LED电流可在LED旁并联一电阻或串联一电阻，如图(a)、(b)

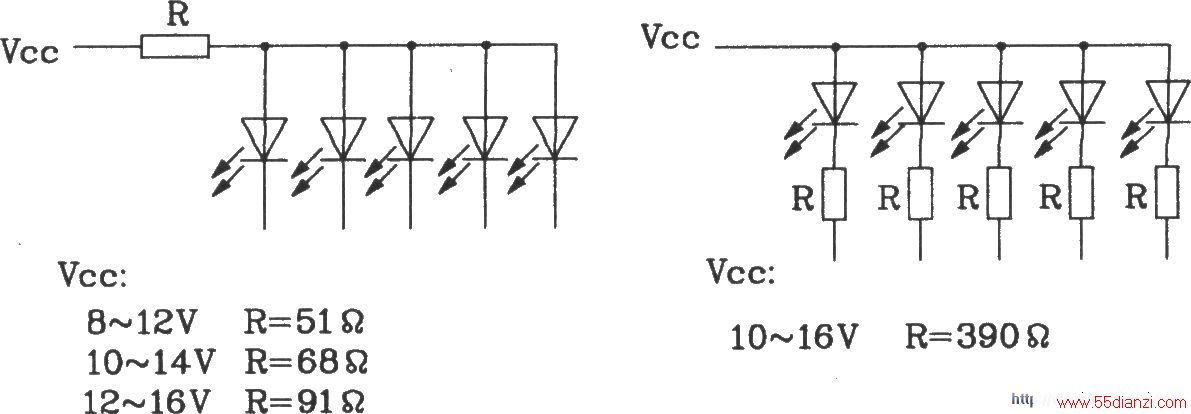

当工作电压高于9V时，在LED电流端应加一电阻分流，具体VCC值不同时的电路见图所示。
本文关键字：集成电路 电平-电压-指示电路，单元电路 - 电平-电压-指示电路
