一款实用的LED显示测速电路

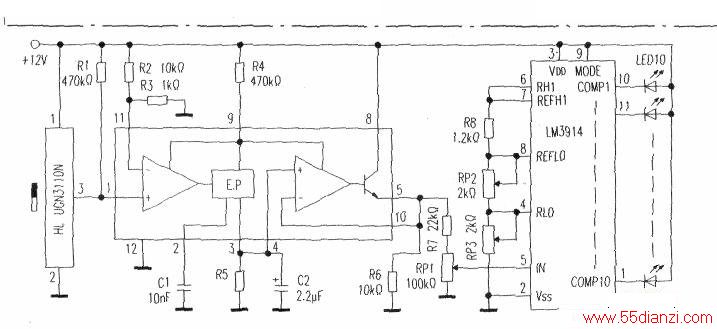

　　该电路由霍尔传感器、F/V（频率/电压）转换器及向条LED驱动器等组成，如附图所示。其电路特点是：　＝(1)采用霉尔传感器作速度检测，频率特性好，灵敏度高；(2)电路结构简单，使用元件少，工作稳定，显示直观；(3)安装和使用方便，可用于健身器、人力或电动自行车、摩托车等作运动速度检测及显示。
　　
　　UGN3110N(或UGN3113N)是SPRAGUE（史普拉格）公司研制的霍尔集成电路，内含霍尔敏感元件、放大、整形等电路（采用SST型塑料封装，外形似普通小功率塑封晶体管）。由于它体积小，安装方便，所以在工业自动控制及报警系统中使用非常广泛。在被测速机械的可旋动部分（如车轮、皮带轮、传送带等）均匀．对称地粘贴数片小磁片（磁片极性要排列一致）．当与UCN3110N靠近时有感应即可。霍尔传感器应使用铁磁性材料固定（注意：UCN3110N的印字面为磁感应面）。UGN3110N③脚是信号输出端（静态时输出高电平，有磁场感应时跳变为低电平，磁场消失后又恢复高电平）。Rl是输出上拉电阻。UGN3110③脚输出的转速（或运动速度）频率信号由F/V转换器(LM2907N)转换成电压信号经R6、R7、RP1取样后，送至显示电路，其输出电压与输入频率呈线性关系，调整RP1可改变两者的比例（LM2907N也可用LM2917N、DL4700、LM331、RC4151、ADVFC-32等F/V转换器代替。限于篇幅，本文不作详细介绍）。
　　
　　LM3914是十级LED点/条显示线性驱动器，其工作电压范围为3v一2SV．工作电流（每个输出端）2mA—30mA(内部过流保护控制的最大输出电流为30mA)。
　　
　　内含VREF=1.25V基准电压源（采用独立浮接方式），十级阻值为1kΩ的精密电阻分压链，十级电压比较器的同相端接不同分压电阻，反相端连在一起后接输入信号。F/V转换器输出信号由⑤脚送人，经内部限流、限幅和单位增益缓冲放大后，加至十级电压比较器的反相端与同相输人电压进行比较。由于工作模式选择端(⑨脚)接高电平，即选择条柱显示方式，所以凡是反相输入端电位高于同相输入端的比较器便输出低电平，外接LED发光（呈一条光带）。发光LED越多，光带越长，被测速度也越快。R8是输出电流预置电阻，这个电流是VRIF所提供电流的10倍。假设RP2调至零，即④、⑧脚短接时，R8(1.2kΩ)与片内分压总电阻(10kΩ)并联后为1.07kΩ，Vm所提供的电流为1/25V/1.07kΩ≈1.2mA，故每只LED发光时工作电流为1.2mAx10=12mA。
　　
　　RP2、RP3是为适应不同需要设置的，假设RP2、RP3均置零，10只LED都发光时，⑤脚应输入1.25V电压，即每级电压比较器需0.125V。通过调整RP2、RP3可将分压电阻链低端④脚电位垫高，可实现对某段速度的显示（例如显示高速段、低速段或中间段，使本测速电路的应用更为灵活、方便）。另外，还可以从①脚（或其他输出端）引出低电平信号，作超速报警。
