光敏三极管组成的光控电位器电路

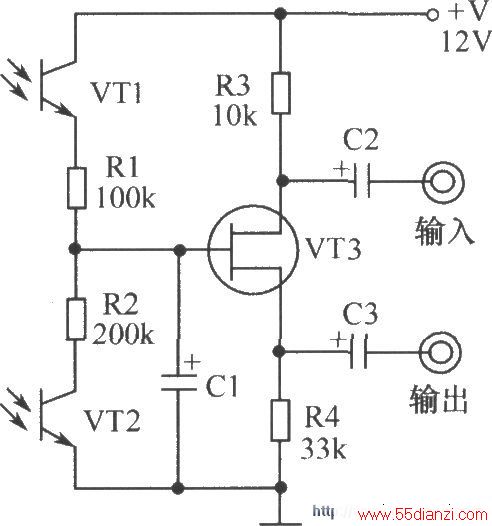

如图所示的光控电位器，使用激光笔做光源照射光敏管VT1，沟道电阻减小，音量提高；若照射VT2音量则降低，从而实现了光控音量调节。该电位器每次开机时，VT3管的G极电位为0V，沟道电阻为最大值，音量也就被控制在最小。如图所示为一单声道，若需控制多个声道，只需把场效应管G极并联起来即可。VT3选用3DJ6F或同类场效应管。VT1、VT2使用市售NPN型光敏管即可，C1、C2、C3选用6.3μF／25V钽电解电容。电阻选用1／8W金属膜电阻。
