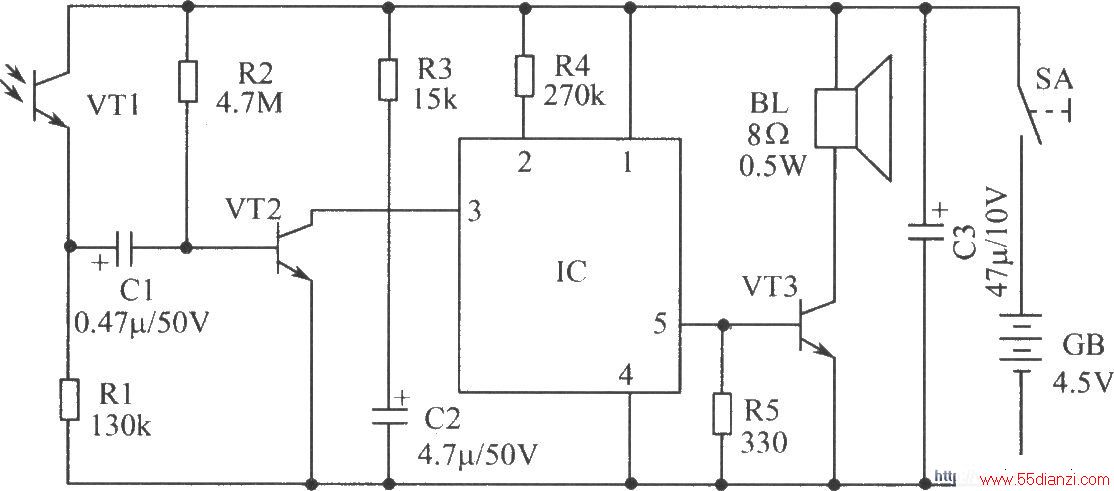

如图所示语言电路是用光敏三极管进行光控的。它由光控开关和35语音集成电路两部分组成。图中光敏三极管VT1和晶体三极管VT2，电阻R1、R2、R3和电容C1、C2等构成光控开关电路。语音集成电路IC及三极管VT3、电阻R4、R5等构成语音放大电路。平常在光源照射下，VT1呈低阻状态，VT2饱和导通，IC触发端3脚得不到正触发脉冲而不工作，扬声器无声。当VT1被物体遮挡时，便产生一负脉冲电压，并通过C1耦合到VT2的基极，导致VT2进入截止状态，IC获得一正触发脉冲而工作，输出音频信号通过VT3放大，推动扬声器发出声响。声响内容可根据不同场合选择不同的语音电路来产生，例如高压电网或配电房等场所，可选用“高压重地，禁止人内”、“有电危险，请勿靠近”等语音集成电路。
