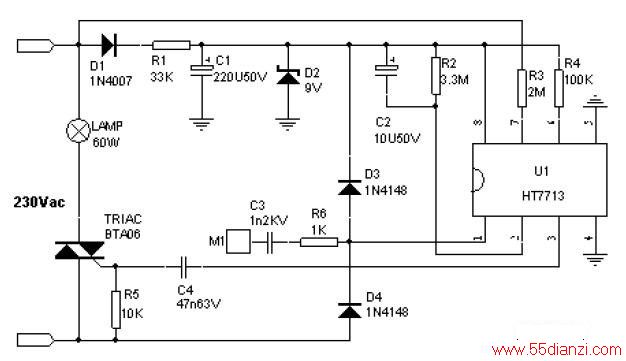

HT7713是台湾合泰公司生产的一种四段调光集成电路,该芯片外围电路简单,工作稳定可靠。人手触摸感应电极M1时,即向U1输入一个控制信号,U1(3)脚输出的触发信号随之变化,灯泡亮度可以在弱光、中光、强光、熄灭之间循环变化。D3、D4用来保护芯片免受过高的输入电压损坏。本电路不用严格区分电源插头的相线和零线,给使用带来很大方便。
