一、电路原理

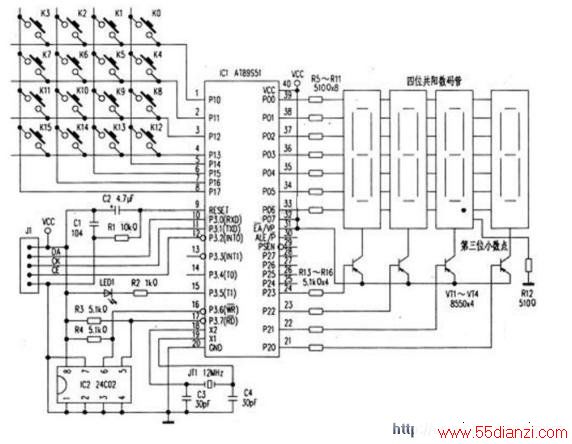

下图是采用AT89S51单片机的控制器电路原理图。采用四只0.5英寸红色LED数码管显示BH1415F的发射频率，用4×4矩阵键盘来调整和预置发射频率。
晶振JT1，电容C3、C4构成单片机的时钟电路；R1、C2构成单片机复位电路；R5～R16、VT1～VT4、四只LED共阳数码管构成动态显示电路，用于显示发射机的工作频率：按钮KO～K15构成4x4键盘，用于调整发射频率和预置发射频率。整个电路非常简洁，安装调试也十分简单。
⑤脚插座J1是该控制器与BHl415F发射板的连接插座。一方面从BH1415F发射板上获取5V的电源为单片机供电，另一方面将单片机的控制数据送往BH1415F。IC2、R3、R4是预留的存储器电路，可以用于本锁相环控制器的升级。LED1、R2用作“立体声/单声道”指示，本次制作中没有使用。
LED发光数码管可以选用其他颜色的。但必须用共阳数码管。IC1AT89S51不要直接焊接在电路板上，应该先在电路板上焊一只40脚的IC插座，以便今后修改软件，增加控制器的功能。
整个电路比较简单，只要元件选择正确，安装无误，焊接可靠，不需要做任何调试即可制作成功。
二、控制软件
为了便于广大电子制作爱好者和调频发烧友制作本文介绍的数控锁相环发射机，笔者已经将汇编源程序进行了编译，得到的HEX文件和BIN文件,读者可将其用编程器写入AT89S51单片机芯片。然后将芯片插入40脚插座，再通过插座J1连接控制器电路板和BHl415F发射板。经仔细检查无误后即可通电试机。
三、使用方法
面板上的16只按键用于设置发射机的工作频率。最上一行的+100、+10、+l、+O.1四只按键，配合红色数码管的显示，分别用于调整发射频率的百位、十位、个位和小数位。第二、三行以及第四行的前3个按键，共计11只按键，用于预置频率的设置，通过这11只按键，可以快速切换发射频率。第四行最后一只按键S/M用于调整立体声/单声道模式。本文提供的软件只使用了面板的部分按键。
