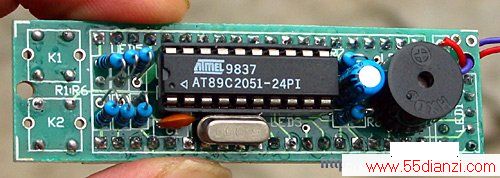

采用AT89C2051的智能时钟

智能电子钟的功能：

1。 全日历计时。
2。 12/24小时转换。
3。 8路定时输出（可关/开控制）
4。 误差：15S+1uS
5。 大、小月，润年，周，自动追踪

二、 调校：

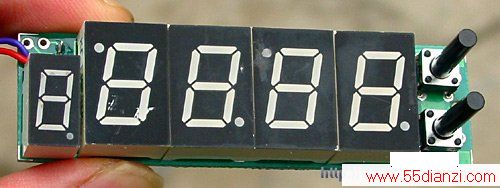

上电后，电子钟显示“1：00”。

1。 8路定时时间查询

按下K1键依此显示8路定时时间。星期位显示：“H”表示：打开当前定时输出；“L” 表示：关闭当前定时输出。此时按K2键可进行“H”、“L”的切换。所有输出，均由蜂鸣器输出！

2。 显示状态的控制

按下K2键可进入以下工作状态：
1）12小时/ 日月交替显示。
2）12小时固定显示。
3）24小时/ 日月交替显示。
4）24小时固定显示。

3。 校时

    按下K2键3S后，进入校时菜单。按下K1键依次进入校时状态：分、时、天、月、年、微调系数。此时按K2键，完成+1。当显示“d”时，表示要调整微调系数（0-99），其值越小，时钟走时越慢。当使用的6MHz的晶振偏差大时，应仔细调整微调系数！当显示“out”时，按K2键，即可退出！退出后，按任意键即可启动时钟。

4。 设置定时时间

    按下K1键3S后，进入设置菜单。按下K1键依次进入8路定时调整状态：时、分。此时按K2键，完成+1。当显示“out”时，按K2键，即可退出！

;2001.5.24
;***************
;all_clk1 _program 2000-10-12
;***************
fl_250ms bit 00h
fl_500ms bit fl_250ms+1
set_clk_f bit fl_500ms+1
set_al4_f bit set_clk_f+1
am_f bit set_al4_f+1
fl_3s bit am_f+1
al1_f bit fl_3s+1
al2_f bit fl_3s+2
al3_f bit fl_3s+3
al4_f bit fl_3s+4
set_over bit al4_f+1
ha_f bit set_over+1
ha_over bit ha_f+1
fl_ms_f bit ha_over+1
fl_s_f bit fl_ms_f+1
key_over bit fl_s_f+1
;**************************************************
key_data equ 08h
timers equ key_data+1
t_30ms equ timers+1
t_20ms equ t_30ms+1
t_1s equ t_20ms+1
k1_data equ t_1s+1
k2_data equ k1_data+1
stat_work equ k2_data+1
stat_LED equ stat_work+1
t_1ms equ stat_led+1
t_20m equ t_1ms+1
beep equ t_20m
al1 equ beep+1
al2 equ beep+2
al3 equ beep+3
al4 equ beep+4
al5 equ beep+5
al6 equ beep+6
al7 equ beep+7
al8 equ beep+8
ret_timer equ al8+1
;**************************************************
sec equ 23h
min equ sec+1h
hour equ min+1h
day equ hour+1h
mon equ day+1h
year equ mon+1h
w_adj equ year+1h
week equ w_adj+1h
;***************************************
al1_h equ week+1h
al1_m equ al1_h+1h
al2_h equ al1_m+1h
al2_m equ al2_h+1h
al3_h equ al2_m+1h
al3_m equ al3_h+1h
al4_h equ al3_m+1h
al4_m equ al4_h+1h
al5_h equ al4_m+1h
al5_m equ al5_h+1h
al6_h equ al5_m+1h
al6_m equ al6_h+1h
al7_h equ al6_m+1h
al7_m equ al7_h+1h
al8_h equ al7_m+1h
al8_m equ al8_h+1h
beep_t equ al8_m+1
frist equ beep_t+1
;**************************************
led1 equ frist+1
led2 equ led1+1
led3 equ led2+1
led4 equ led3+1
led5 equ led4+1
sp_data equ led5+1
;**************************************
led_1 bit p3.5
led_2 bit p3.4
led_3 bit p3.3
led_4 bit p3.2
led_5 bit p3.1

beep_f BIT P3.7
key_f bit p3.0

;********************************************************
t_h_100ms equ 05dh ;100 ms for 6MHz
t_l_100ms equ 07fh ;c6 for 100ms
timer_no equ 8d ;3c90+30d=3cb0h
w_adj_dat equ 50d
key_da equ 00000110b

;*********************************************************
blk_led equ 20d
dot_led equ 21d
f_led equ 22d
n_led equ 23d
u_led equ 24d
t_led equ 25d
b_led equ 26d
d_led equ 27d


oRG 0000H; ;
sJMP start
ORG 0003H; ;
reti;
ORG 000BH ;
;ajmp t0
reti ;
ORG 0013H
reti ;
ORG 001BH ;
aJMP T1 ;
ORG 0023H ;
RETI; AJMP RS_485 ;

;**************************************
start:
call clr_ram
MOV SP,#sp_data ;
call int_t0
call timer_int
call timer_20ms
STAR_BI:
call cLOCk
call week_auto
call al_out
CALL KEY_bord
call key_del
call set_clk_al
call key_jmp
call reback
call led_jmp
sjmp star_bi
;*******************************************
reback:
mov a,stat_work
jz reback_end
jb al1_f ,ka1
mov ret_timer,sec
setb al1_f
sjmp reback_end
ka1:
mov a,ret_timer
add a,#05d
mov b,#60d
div ab
mov a,sec
cjne a,b,reback_end
clr al1_f
mov stat_work,#00d
reback_end:
ret
key_jmp:
mov a,key_data
jz key_jmp_end
mov ret_timer,sec
cjne a,#01d,kk1
mov a,stat_work
inc a ;k1_key
cjne a,#9d,kka1
mov a,#00d
kka1:
mov stat_work ,a
sjmp key_jmp_end
kk1:
mov a,stat_work ;k2_key
jnz kk2
mov a,stat_led
inc a
cjne a,#05d,kka2
mov a,#00d
kka2:
mov stat_led,a
sjmp key_jmp_end
kk2:
acall all1
cpl a
mov @r0,a
key_jmp_end:
ret

all1:
mov r0,#al1
mov a,stat_work
dec a
add a,r0
mov r0,a
mov a,@r0
ret

led_jmp:
;**********************************
;mov stat_work,#01d
;mov stat_tw,#01d

mov a,stat_work
jnz led_al1
mov a,stat_led
acall led_t_d
mov led1,week
sjmp led_jmp_end
led_al1:
acall all1
mov led1,#f_led
jnz le_t2
mov led1,#n_led
le_t2:
jb fl_250ms ,le_t4
mov led1,#blk_led
le_t4:
acall al_led
led_jmp_end:
acall led
ret
;*************************************

time_24:
mov a,hour
acall bcd_8
mov led2,a
jnz tim4
mov led2,#blk_led
tim4:
mov led3,b
jb fl_500ms,tim1
mov a,b
add a,#10d
mov led3,a
tim1:
acall led_min
time_12_end:
ret
;***********************************
led_min:
mov a,min
acall bcd_8
jb fl_500ms ,tim2
add a,#10d
tim2:
mov led4,a
mov led5,b
ret
;*************************************

date_led:
mov a,mon
acall bcd_8
mov led2,a
jnz da1
mov led2,#blk_led
da1:
mov a,b
add a,#10d
mov led3,a
mov a,day
acall bcd_8
mov led4,a
jnz da2
mov led4,#blk_led
da2:
mov led5,b
date_led_end:
ret

;*************
; D_8=>BCD
;*************
BCD_8:
MOV B,#10D
DIV AB
RET
;****************************************
LED:
mov p1,#0
mov dptr,#led_asc
;***************************led1
mov a,led1
movc a,@a+dptr
mov p1,a
clr led_1
acall timer_1ms
acall timer_1ms
;acall timer_1ms
;acall timer_1ms
;acall timer_1ms

setb led_1
;*************************led2
led_led2:
mov a,led2
movc a,@a+dptr
mov p1,a
clr led_2
acall timer_1ms
setb led_2
;*************************led3
led_led3:
mov a,led3
movc a,@a+dptr
mov p1,a
clr led_3
acall timer_1ms
setb led_3
;*************************led4
led_led4:
mov a,led4
movc a,@a+dptr
mov p1,a
clr led_4
acall timer_1ms
