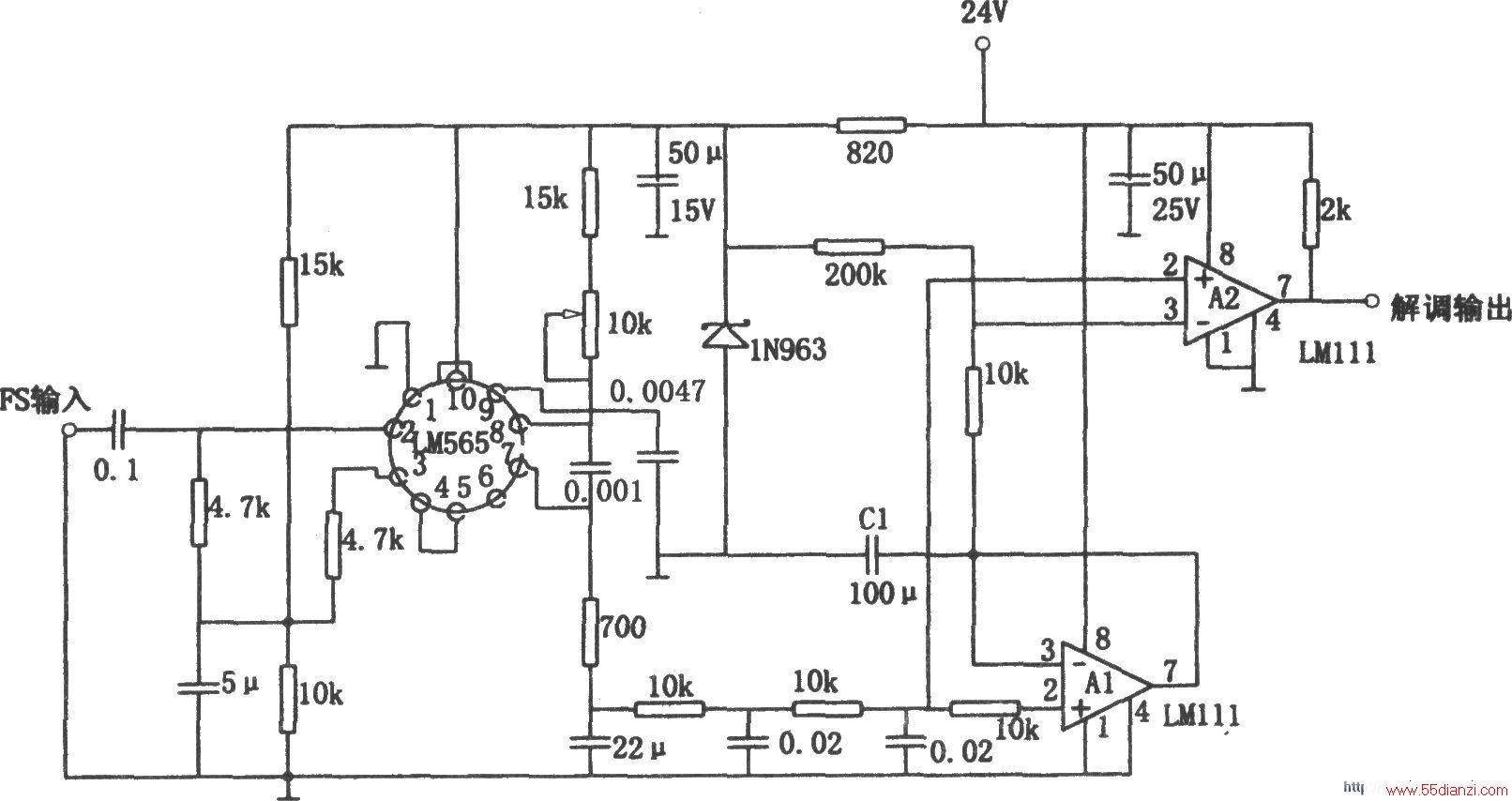

如图所示为灵敏的频率解调电路。该电路采用锁相集成电路LM565构成，能在很宽的频率范围内跟踪频率偏移。但是，对于频偏较小的信号，由于解调输出信号小，压控振荡器的漂移将会造成比较器工作点的漂移而产生误差。本电路为克服上述缺点，在电路上加有直流再生部分，因而对于频偏小的信号也能稳定工作。图中，LM565和比较器LM111构成的解调电路和一般的频率解调电路基本上是相同的。所不同的是，该电路中A2③脚输入信号不是从LM565⑥脚取出，而是从峰值保持电路A1取出。在调频输入信号的间隔内，A1的输出为低电平，于是保持电容C1通过A1的低输出阻抗放电，并保持信号峰值。采用这种直流再生的办法，尽管压控振荡器存在漂移，但峰值保持电路的输出可以跟踪，因此，比较器可以正常工作。
