由电阻和理想二极管构成的下限幅电路

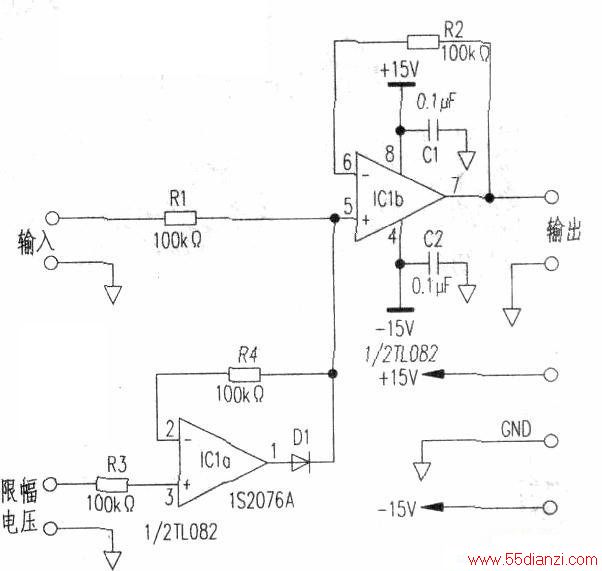

　　下图是下限幅电路，其电路与上限幅的电路基本相同，唯一的不同之处是二极管D1的方向正好相反。当输入的信号电压大于设定的限幅电压时，二极管D1被反相偏置，运算放大器ICla不起作用，输入的信号经运算放大器IClb放大后输出。当输入信号电压低于设定的限幅电压时，运算放大器ICla输出高电平，二极管Dl导通，IClb输出直流电压波限幅。
