DR3000是采用RF Monolithies公司独特的ASH(Amplifier-Sequenced Hybrid)体系研制的收发器模块。该模块由灵敏度高、稳定性好、动态范围宽的TRl000收发器芯片和元器件组成，符合FCC Part l5规范。DR3000适合高稳定、小尺寸、低功耗、低价格的短距离无线数据通信和无线控制应用。 主要技术特点如下： ·工作频率为916.30～916.70 MHz； ·数据传输速率可达2.4 Kb/s； ·接收灵敏度为-l00 dBm； ·发射输出功率为0.75 mW； ·电源电压为2.7～3.5 V； ·工作电流为l2 mA，睡眠模式电流为5μA。

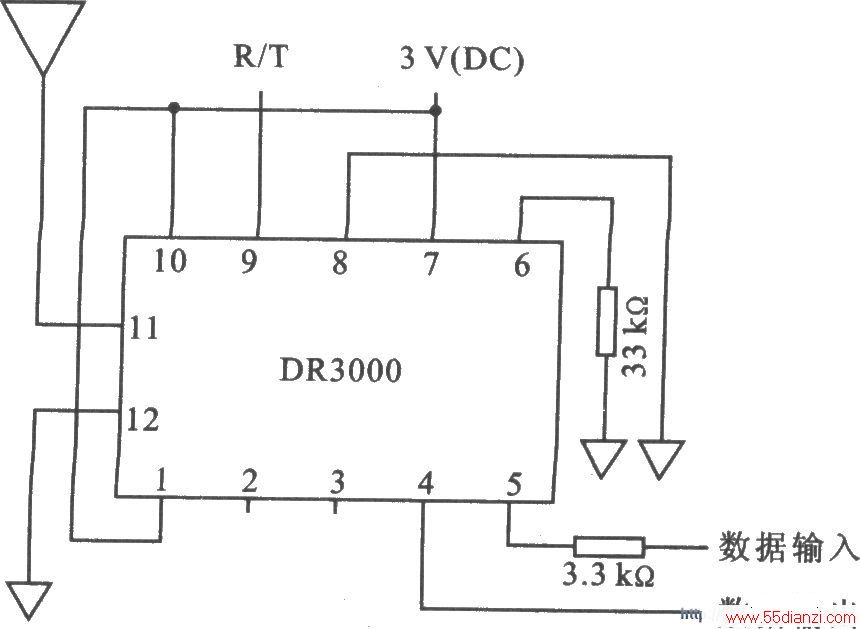

2.4 Kb／s应用电路

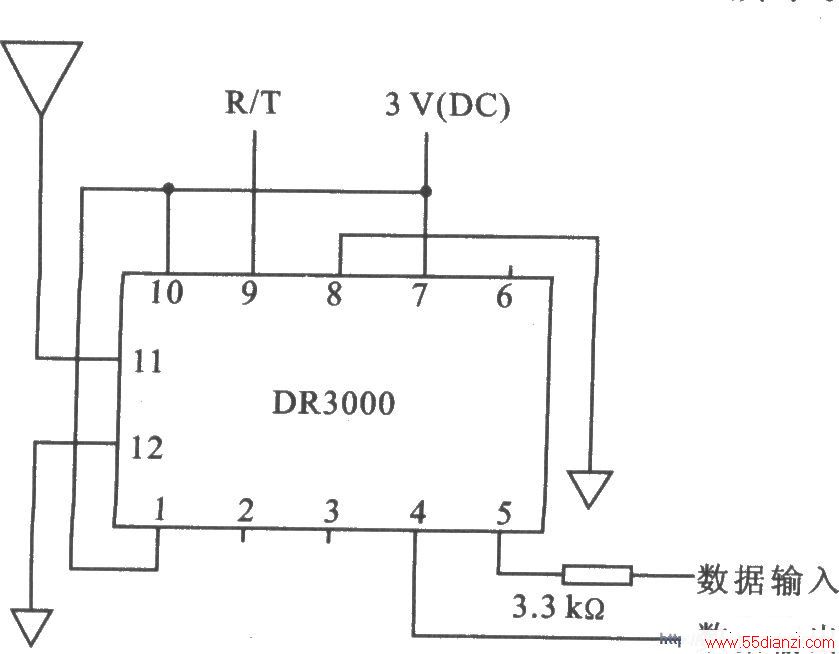

19.2Kb／s应用电路
