nRF903是一款可方便地嵌入到各种测量和控制系统中的收发器芯片，仅需外接一个晶体和几个阻容、电感元件。即可构成一个完整的射频收发器。nRF903广泛应用于仪器仪表数据采集系统、无线抄表系统、无线数据通信系统、计算机遥测／遥控系统和无线手机等领域。 主要技术特点如下： ·工作在433/868/915 MHz国际通用的ISM频段； ·数据传输速率可达76.8 Kb/s； ·gmsk/GFSK调制和解调方式； ·采用DDS PLL频率合成技术，频率稳定性好； ·灵敏度高达-100 dBm； ·最大发射功率达 10 dBm； ·具有170个频道，适合需要多信道工作的特殊场合； ·可直接与微控制器接口； ·电源电压为2.7～3.6 V； ·电源电流：接收模式l8.5～22.5 mA，发射模式为31.5～41 mA，待机模式为200μA，低功耗模式仅为1μA。

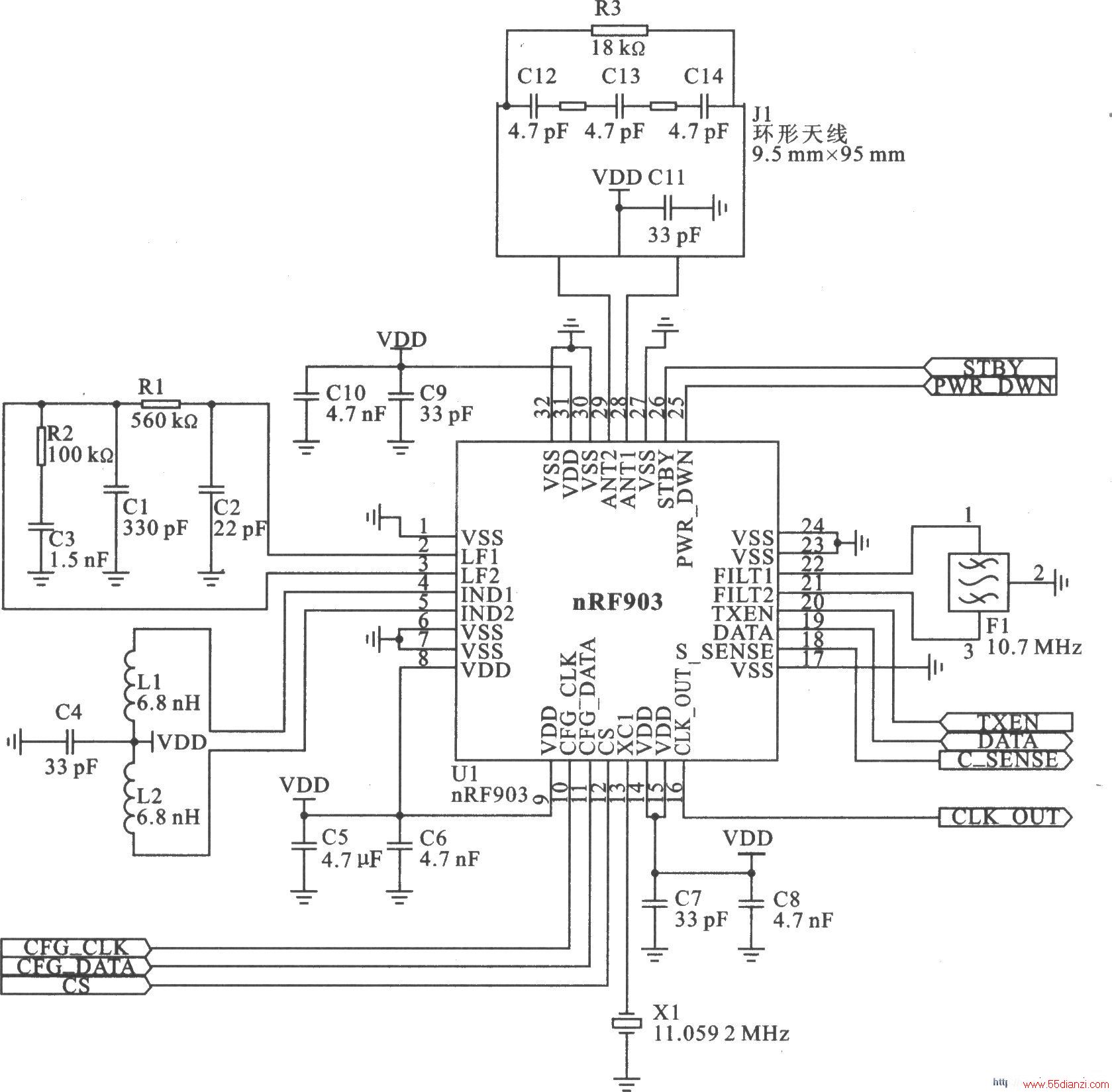

nRF903的应用电路
