ADL5601是一款15dB宽带线性 放大器 ，最高工作频率为4GHz。该器件可广泛用于 手机 、 有线电视 （CATV）、军事和 仪器 仪表 设备等应用领域。
ADL5601通过内部匹配的增益模块可提供极大的动态范围。在整个4GHz频率范围内，同时还提供极低的噪声指数和非常高的OIP3规格参数。
ADL5601的增益为15dB，可在频率、温度、 电源 波动的条件下保持稳定，且具有良好的器件一致性。该器件内部在输入端和输出端与50Ω 电阻 匹配，可非常容易地应用于各种系统中。仅需输入/输出交流耦合电容、电源去耦电容和外部 电感 器 件即可工作。
ADL5601使用InGaP HBT工艺制造，ESD额定电压为±1.5 kV (Class 1C)。该器件采用散热效率高的 SOT-89 封装。
ADL5601在5V单电源下静态电流为83mA，额定工作温度范围为-40°C至+85°C。
同时提供配置齐全的 RoHS 兼容*估板。

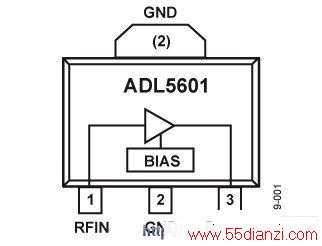

ADL5601 功能框图
特性：
●15dB固定增益
●工作频率范围为 50MHz 至4GHz
●动态范围极高的增益模块
●输入/输出内部与50Ω电阻匹配
●集成的偏置控制 电路
●在900MHz，OIP3为43.0 dBm
●在900MHz，P1dB为19.0 dBm
●在900MHz，噪声指数为3.7 dB
●5V单电源
●83mA的低静态电流
●高散热效率的SOT-89封装
●ESD额定电压±1.5 kV (Class 1C)
