用NJM3414D双运放组成的立体声耳机放大器电路
用NJM3414D双运放组成的立体声耳机放大器电路
点击数：7664 次 录入时间：03-04 12:03:00 整理：http://www.55dianzi.com 高频放大-接收发射

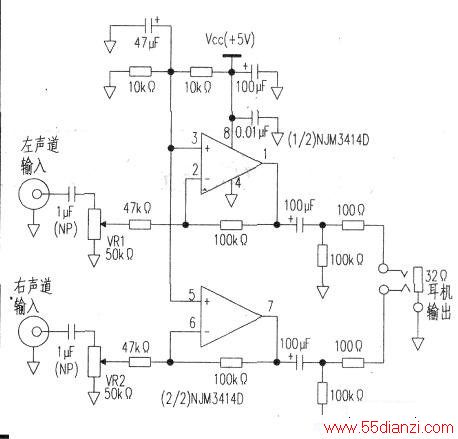

下图是用+5V单电源供电的立体声耳机放大器电路，由一块NJM3414D双运放组成，分别对输入的左右声道信号进行放大，可以直接驱动32Ω的耳机。两个运放均接成反相放大器，与同相放大器相比较，反相放大器在单电源供电时，偏压电路的元件器要少一些。
放大器的增益为2倍，输出电压约3.2V，输出电流在70mA以下。
