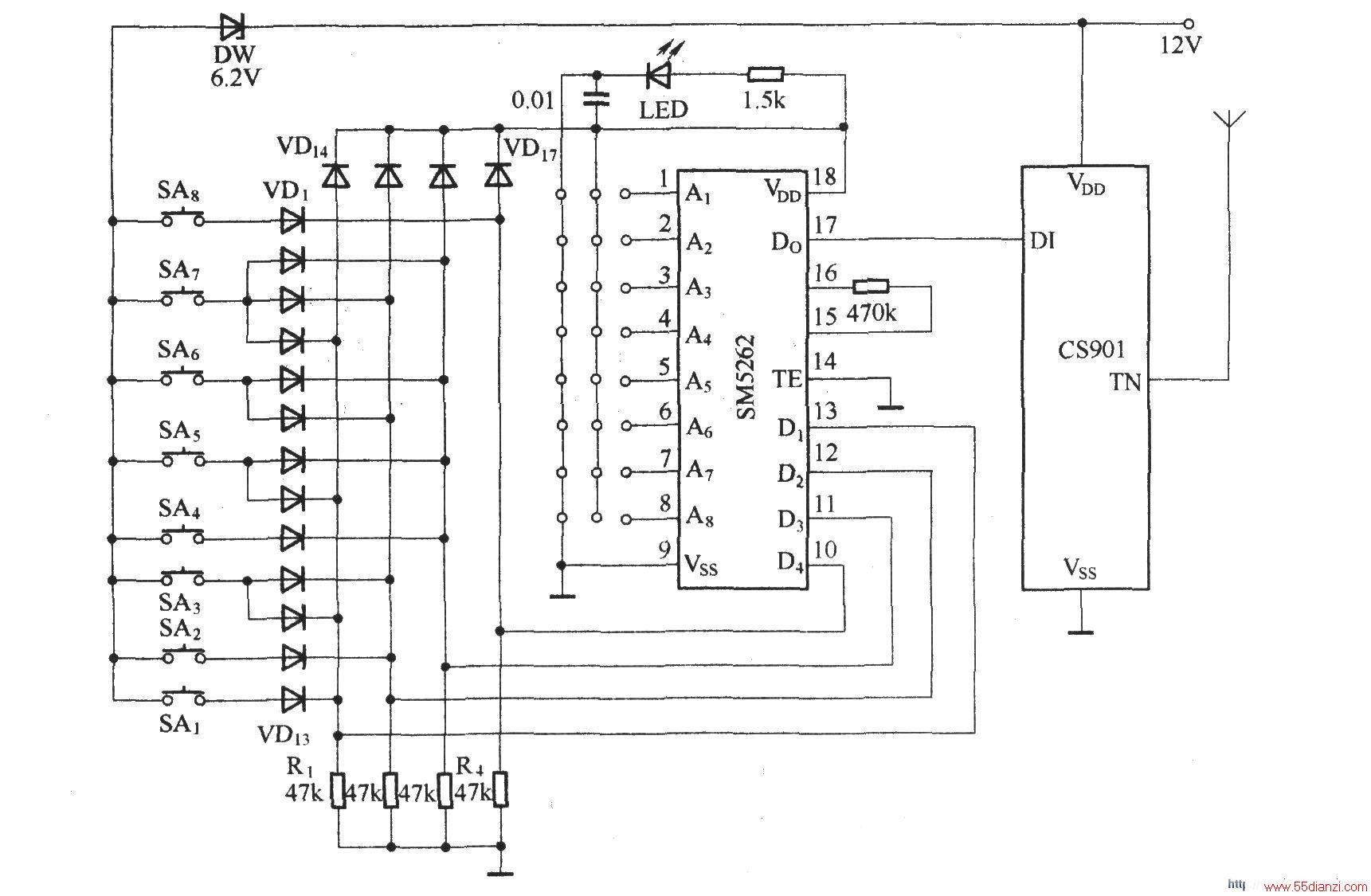

如图所示是用CS901模块与数字编码器SM5262(与PT2262相同)组成的八路遥控发射器，按键SA1～SA8和二极管VD1～VD13组成八路矩阵输入电路，作遥控发射器的八个编码输入电路。由于SM5262的7～13脚为地址／数据共用端，如果将其用作数据输入端，则该电路共有六个数据输入端，当它全部用作数据输入时，共可组成26=64，即64路遥控发射器.该电路中仅使用其中的D1～D4四个输入端，它可以组成24=16路的遥控发射器，实际本电路只用了它的一半，即八路，组成一个八路遥控发射器。这个八路发射器的数字输入编码分别为：SA1-0001，SA2—0010，SA3—0011，SA4—0100，SA5—0101，SA6—0110，SA7— 0111。SA8—1000，其余编码1001—1111未加利用。
