DR3001是利用RF MonolithICs公司的单片OOK收发器芯片TRl001组成的OOK收发器。它符合FCC Part l5规范要求，适合高稳定、小尺寸、低功耗、低价格的短距离无线数据通信和无线控制应用。 主要技术特点如下： ·工作频率为868.15～868.35 MHz； ·可接收和发射数字OOK信号； ·o0K数据传输速率可达l9.2 Kb／s； ·接收灵敏度为-l00 dBm； ·电源电压为2.7～3.5 V； ·接收模式工作电流为l.8 mA； ·发射模式输出功率为0.75 mW，工作电流为l2 mA；、 ·睡眠模式电流为5μA； ·睡眠模式转换到接收模式时间为20μs， 射模式转换到接收模式时间为20μs，接收模式转换到发射模式时间为l2μs； ·工作温度为-40～ 85℃。

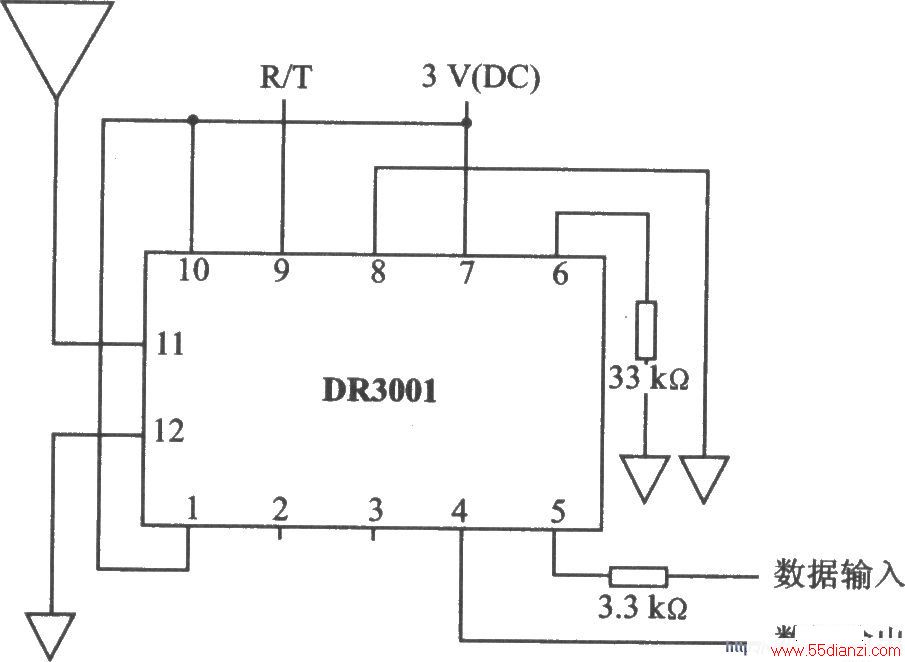

DID001应用电路
