nRF904 FSK 915 MHz发射器

     nRF904是一个符合北美FCC CFR47 Part l5标准的单片发射器芯片。它适合报警器、自动读表系统、无键进入系统、家庭自动化、遥控和无线数字通信等应用。 主要技术特点如下： ·工作频率为902～928 MHz； ·FSK调制方式； ·FSK数据速率为50 Kb／s； ·电源电压为2．4～3．6 V； ·工作电流为9 mA(在-10 dBm的输出功率时)，低功耗模式时电流小于10 nA； ·最大输出功率为l dBm； ·输出功率和频偏可通过外接的电阻编程； ·提供同步脉冲输出端给微处理器。

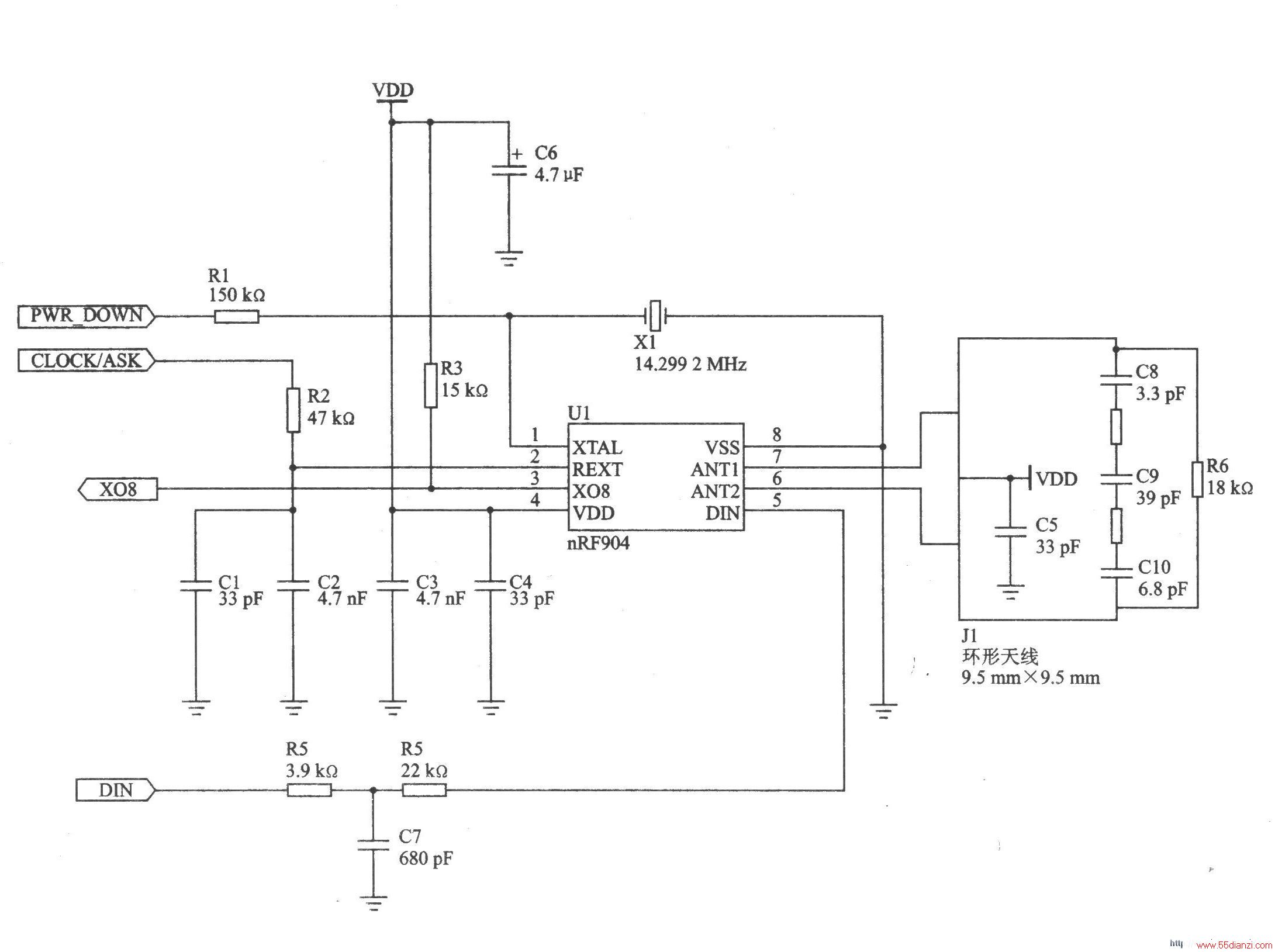

nRF904的915 MHz发射器电路图
