1．接口电路

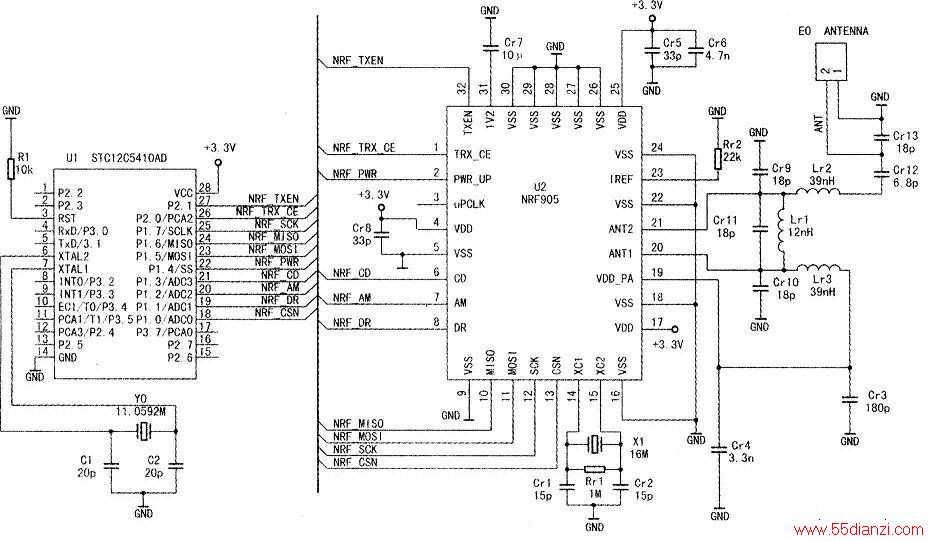

nRF905在使用中，根据不同需要，其电路不尽相同，下图是在某项目中使用的电路，MCU采用宏晶公司的STC12LV5410AD，为3.3V供电，其内部自带SPI接口，与nRF905接口比较方便。天线部分使用50Ω的单端天线。
根据nRF905芯片手册，在电路板设计中，也可以使用微带环形天线，把天线布在PCB板上，这可减小系统的体积。
2．软件设计
nRF905通过SPI接口和MCU进行数据传送，在配合几个简单控制信号，即可完成可靠的数据收发，软件设计主要有三部分：
(1)初始化
nRF905的初始化主要是对其配置寄存器进行设置，包括工作频段、输出功率、自动重发、接收地址等设置。对应RF配置寄存器内容，根据使用需要，将控制字传送给nRF905即可。
(2)发送流程
典型的nRF905发送流程分以下几步：
A．当MCU有数据要发送时，通过SPI接口，把目标地址和待发数据传送给nRF905。SPI接口的速率在通信协议和器件配置时确定。
B．微控制器TRX_CE和TX_EN引脚置高，激活nRF905的ShockBurst发送模式。
C.nRF905的ShockBurst发送。
*无线系统自动上电；*数据打包（加前导码和CRC校验码）；
*发送数据包；
*当数据发送完成，DR引脚被置高；
D．如果AUTO_RETRAN被置高，nRF905不断重发，直到TRX_CE被置低。
E．当TRX__CE被置低，nRF905发送过程完成，自动进入待机模式。
注意：ShockBurst工作模式保证，一旦发送数据的过程开始，无论TRX_CE和TX_EN引脚如何变化，发送过程都会被处理完。只有在前一个数据包被发送完毕，nRF905才能接受下一个发送数据包。
(3)接收流程
A．设置TRX_CE为高、TX_EN为低，使得nRF905进入ShockBurst接收模式。
B.650us后，nRF905不断监测空中信息，等待接收数据。
C．当nRF905检测到同一频段的载波时，载波检测(CD)引脚被置高。
D．当接收到有效地址时，AM被置高。
E．当接收到有效数据包（CRC校验正确）时，nRF905自动移去前导码、地址和CRC校验位，然后把DR置高。
F．MCU把TRX_CE置低，nRF'905进入待机模式。
G．MCU可以通过SPI口，以一定的速率把数据读出。
H．当所有的数据读出完毕，nRF905把DR和AM置低。
I.nRF905此时可以进入接收模式、发送模式或掉电模式。
如果在接收数据包过程中，TRX_CFJ或TX_EN的状态发生改变，nRF905立即改变工作模式，并且数据包丢失。当MCU感知到AM信号之后，就知道nRF905正在接收数据包，可以决定是让nRF905继续接收该数据包等待DR信号，还是进入另一个工作模式。
