TH7120/TH7121 FSK/FM／ASK 930/1000 MHz～300/50 MHz收发器

     TH7120/TH7121是单信道或通过编程为多信道的收发器。它适合在半双工数字数据和模拟信号传输系统、低功耗遥感/遥测、警报和安全系统、遥控汽车和遥控锁以及家庭自动设备和模型控制等领域中应用。 主要技术特点如下： ·TH7120工作频率为300～930 MHz，TH7121工作频率为50～1000 MHz ISM，可编程为多信道或者为315/433/868/915 MHz固定频率的单信道； ·FSK/FM/ASK调制/解调方式； ·最大数据传输速率为60 Kb/s NRZ(FSK／ASK)； ·灵敏度：FSK为-l03 dBm，ASK为-l05 dBm； ·输出功率为-15～ 6 dBm(可调)； ·电源电压为2.2～5.5 V； ·工作电流：接收模式为6.0 mA，发射模式为9.0．mA，待机模式为50 nA； ·3线制总线串行接口。

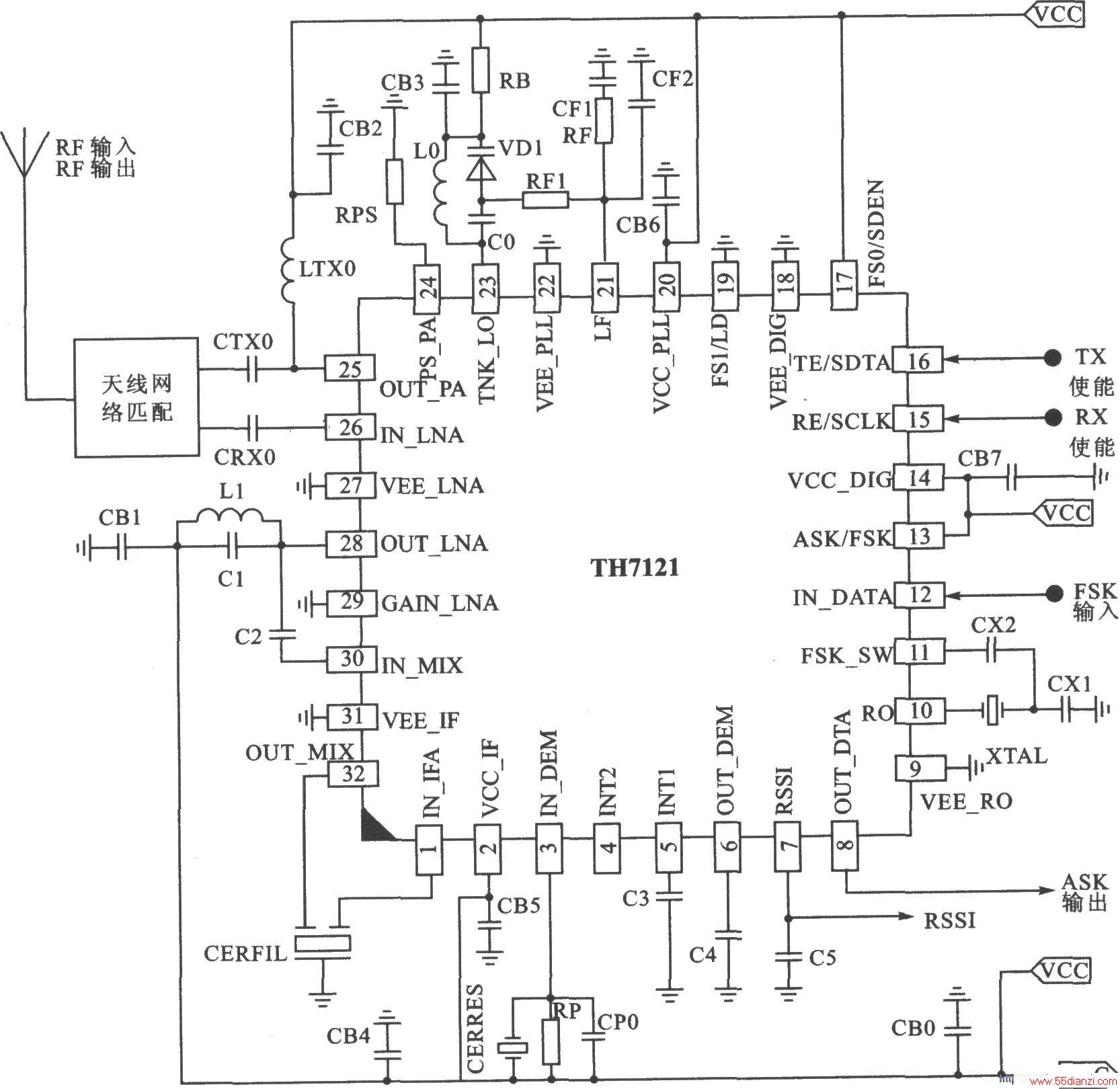

TH7120工作在300～930 MHz FSK／FM／ASK收发器电路

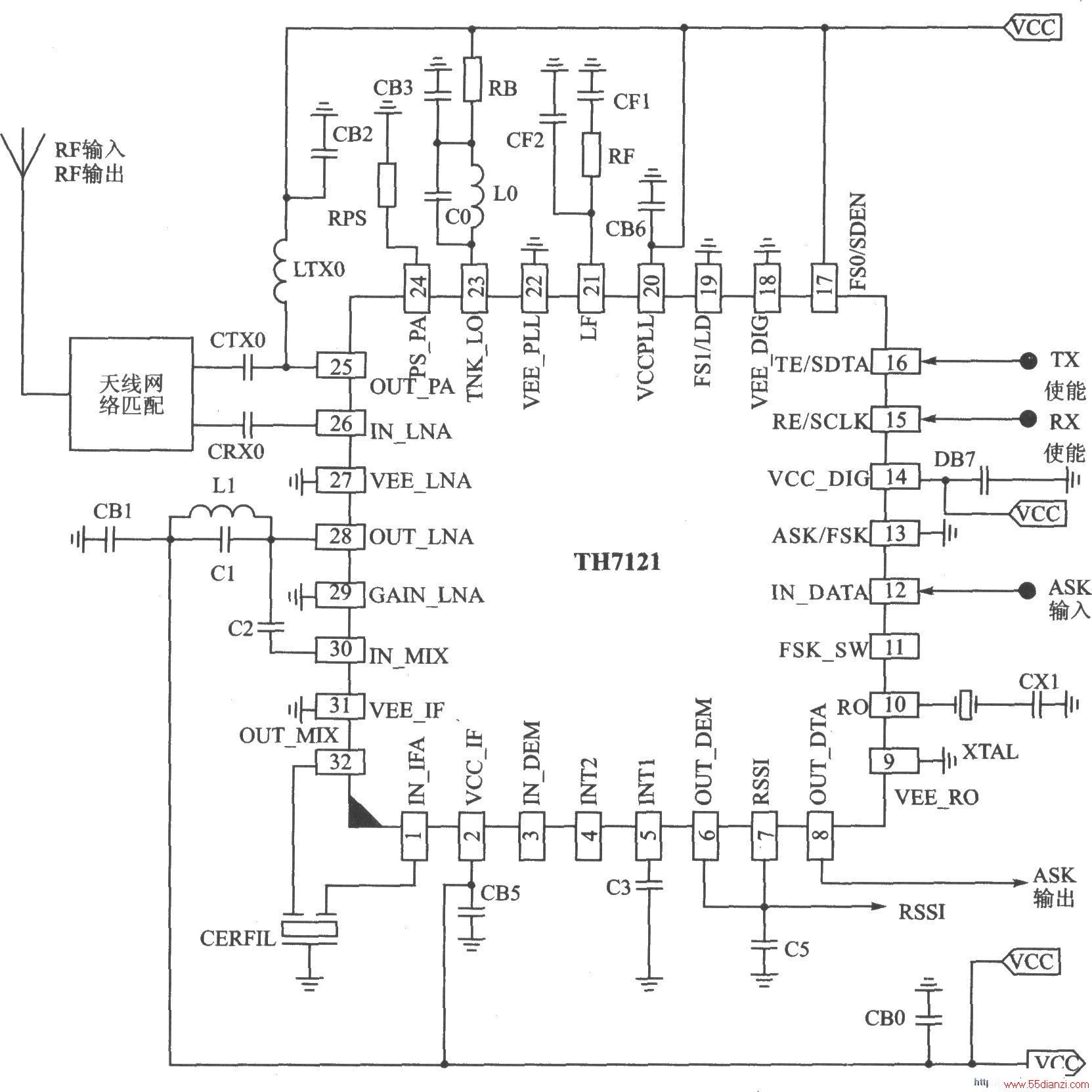

TH7121工作在300～930 MHz FSK／FM／ASK收发器电路 TH7120／TH7121收发器电路元器件
