TH7122是单信道或者通过编程为多信道的收发器。它适合在普通半双工数字数据和模拟信号传输系统、低功耗遥感／遥测、压力监测(TPMS)系统、警报和安全系统以及智能遥控系统和家庭自动设备等领域中应用。 主要技术特点如下： ·工作频率为300～930 MHz ISM频段，使用外部VC0变容二极管频率可延宽到27 MHz： ·可编程为多信道或者为315/433/868/915 MHz固定频率的单信道； ·FSK/FM/ASK调制/解调方式； ·最大数据传输速率为40 Kb/s NRZ(FSK／ASK)； ·FSK灵敏度为-105 dBm，ASK灵敏度为-107 dBm； ·输出功率为-20～ 10 dBm(可调)； ·电源电压为2.2～5.5 V； ·接收模式工作电流为6.5 mA，发射模式工作电流为l2.0 mA，待机模式工作电流为50 nA； ·3线制总线串行接口。

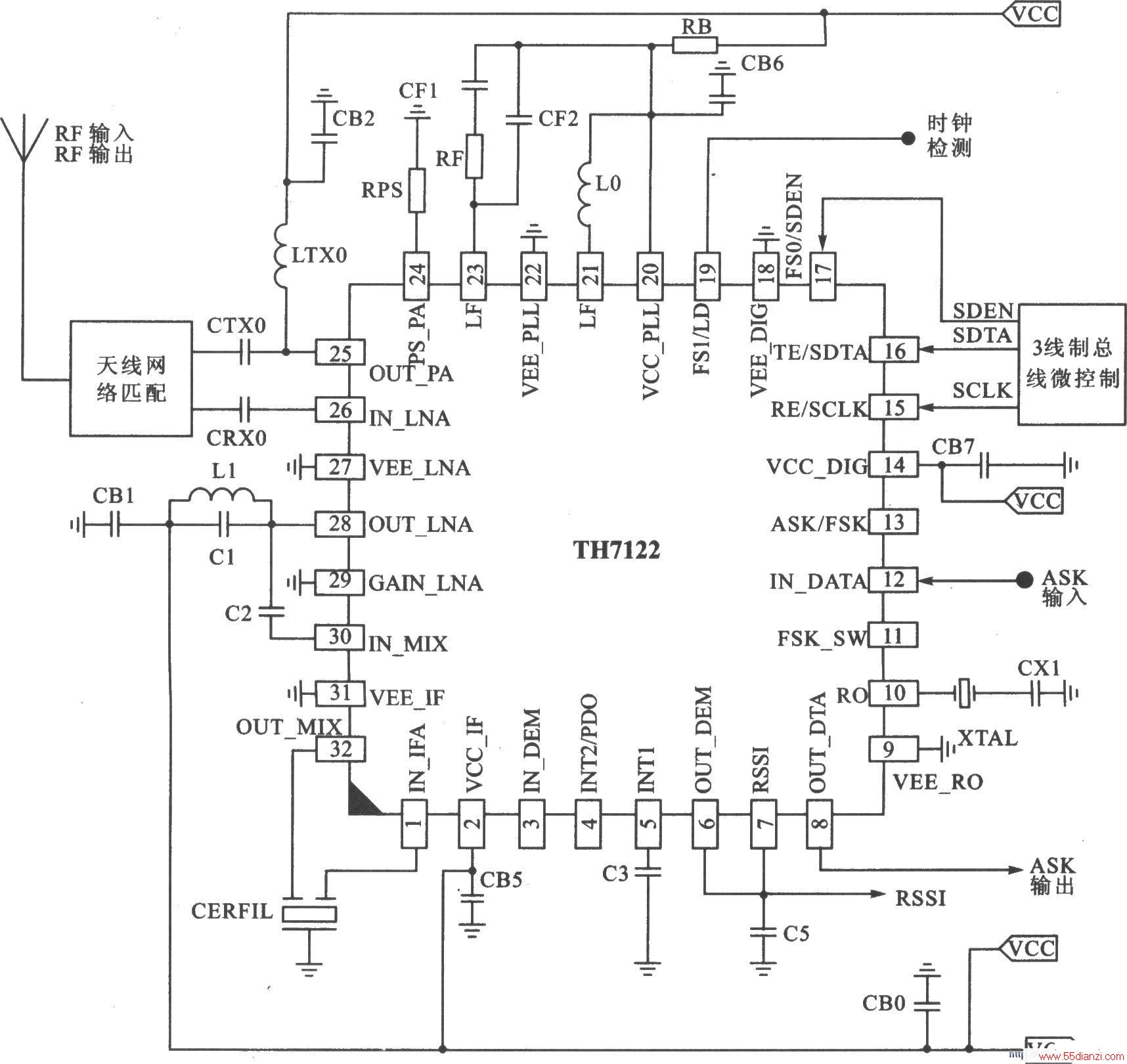

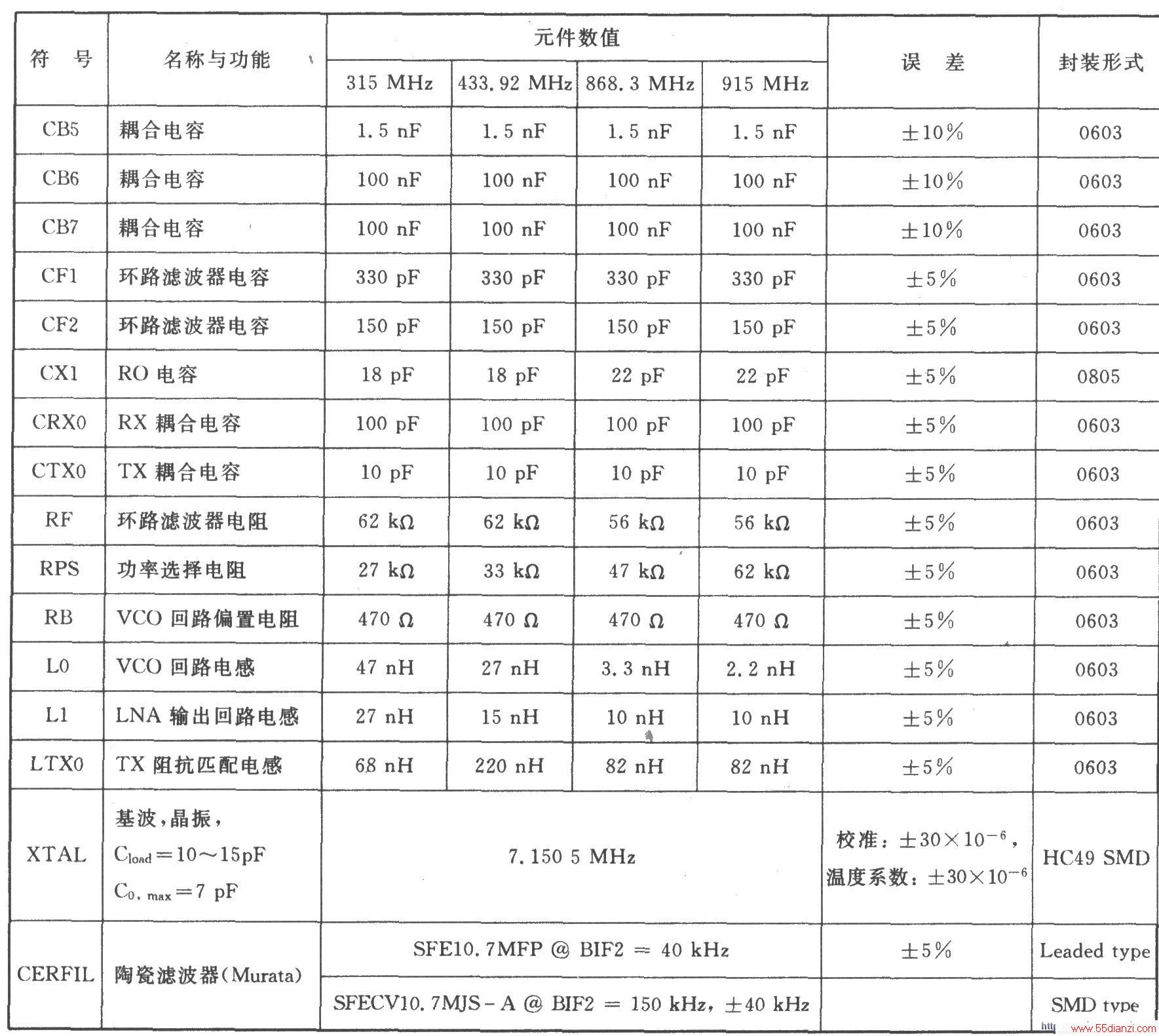

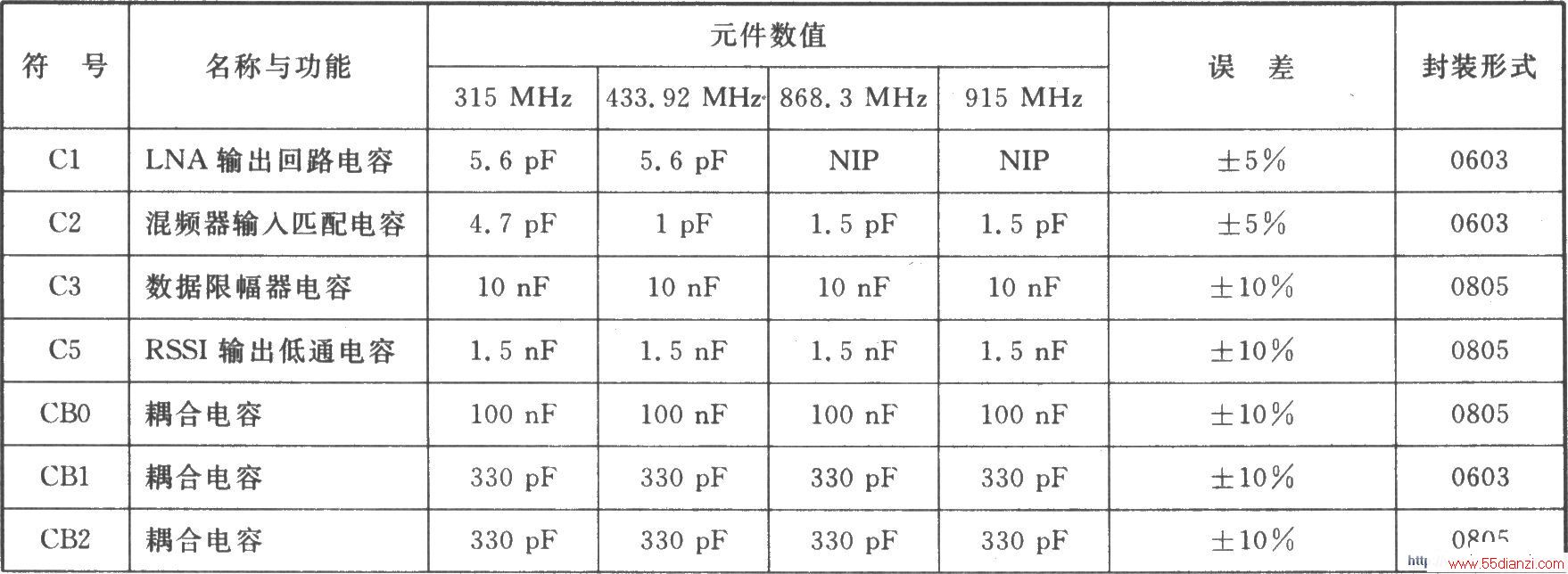

TH7122工作在27～930 MHz FSK／FM／ASK收发器电路 TH7122应用电路在不同工作频率情况下的元器件参数
