TH7107是一款单片发射器芯片，符合EN 300 220及类似标准，可用于无钥匙进入系统、遥控／遥测系统、数据通信系统和安防等系统中。 主要技术特点如下： ·工作在310～440 MHz频段； ·FSK/FM/ASK调制方式； ·FM利用外接的变容二极管； ·ASK数据传输速率为40 Kb/s，FSK数据传输速率为20 Kb/s； ·电源电压为2.2～5.5 V； ·工作电流为4.8～11.5 mA，最大待机电流为0.1 μA； ·输出功率为-12～ 2 dBm； ·可为微控制器提供基准时钟。

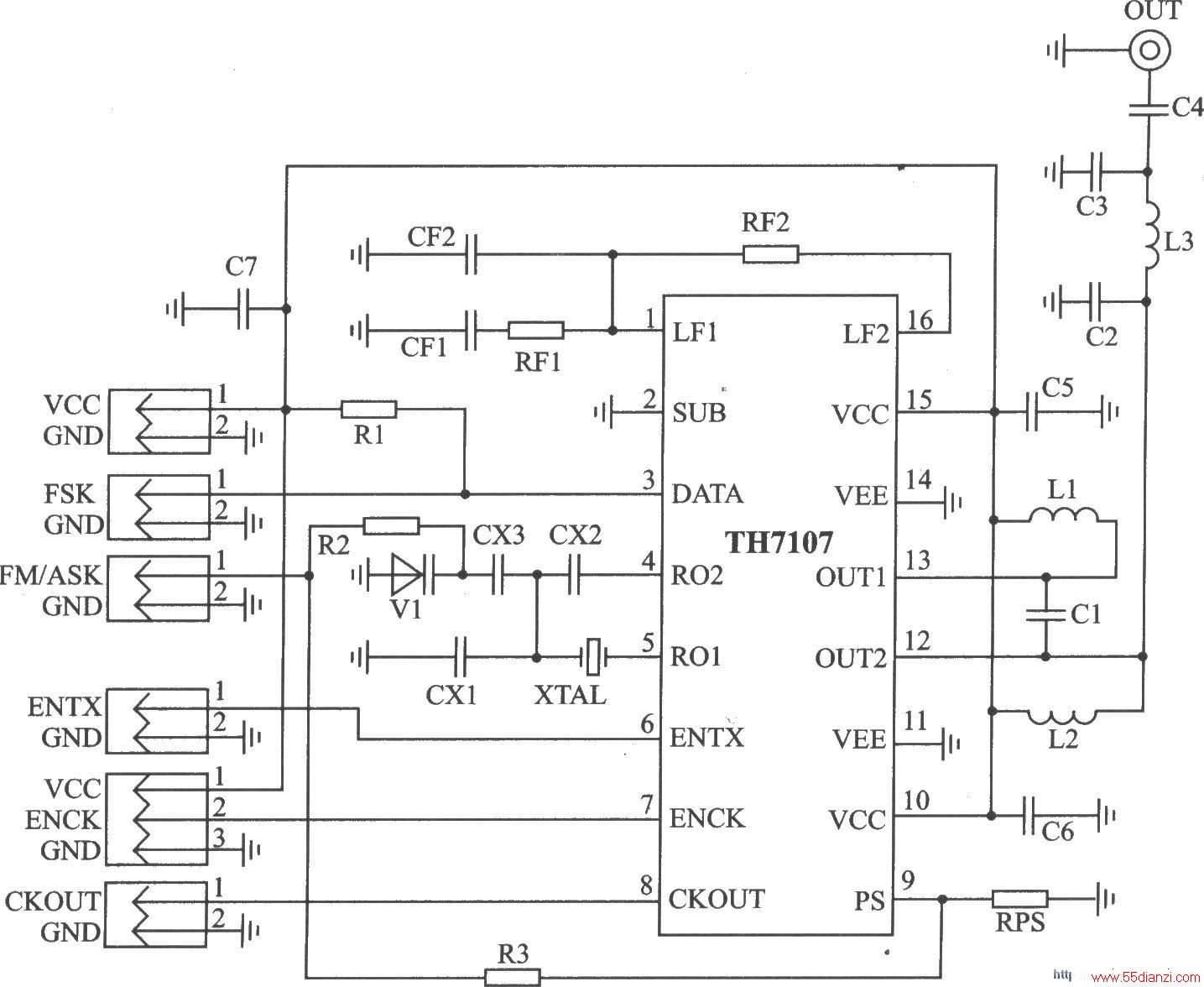

TH7107的应用电路

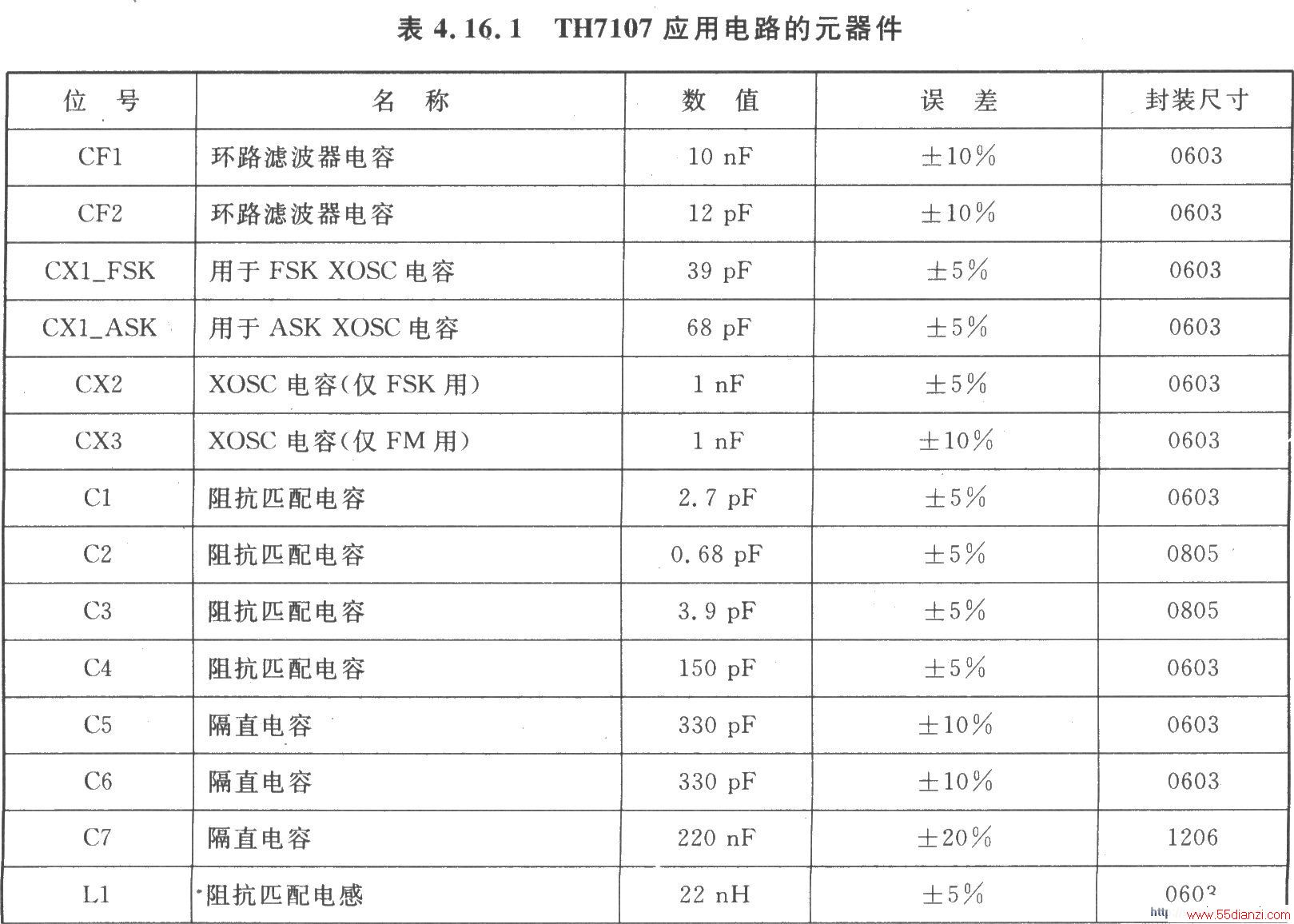

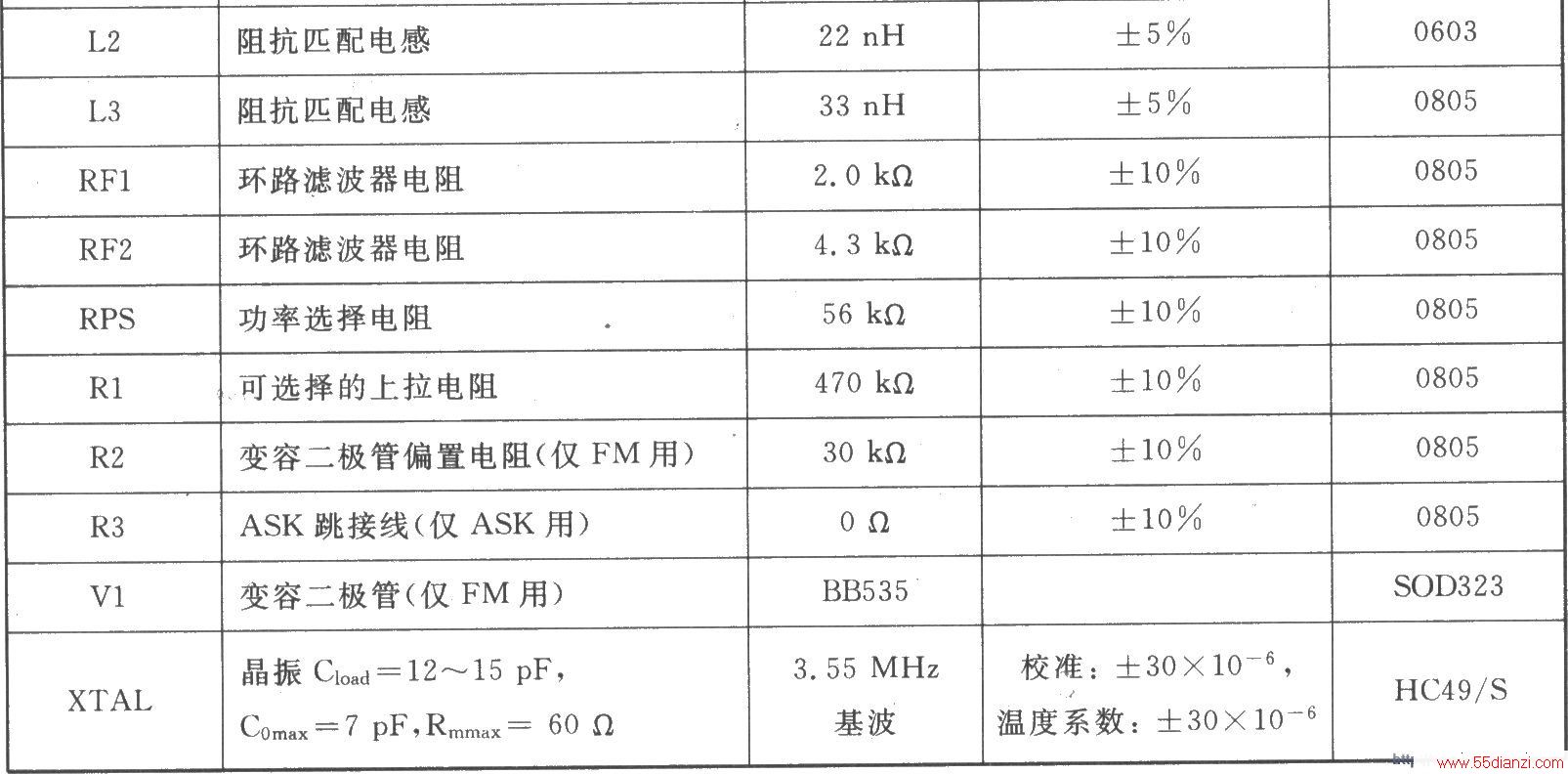

TH7107的应用电路的元器件
