XEl209 70~30 kHz超低功率CMOS收发器
XEl209 70~30 kHz超低功率CMOS收发器
点击数:7861 次 录入时间:03-04 11:48:48 整理:http://www.55dianzi.com 高频放大-接收发射
XEl209是一款低成本超低功耗收发器,适合在遥控和短距离数据传输等领域应用。 主要技术特点如下: ·工作频率为30~70 kHz; ·发射载波频率为36.86~45.05 kHz; ·PLL中心频率为32.735~32.800 kHz; ·数据传输速率为l820 b/s; ·有效接收发射距离为l~3 m; ·工作电压为2.0~3.2 V; ·发射模式工作电流为llo mA,接收模式工作电流为200μA,待机电流为0.15μA(均为典型值); ·COMS制造工艺; ·工作温度为-10~600C。

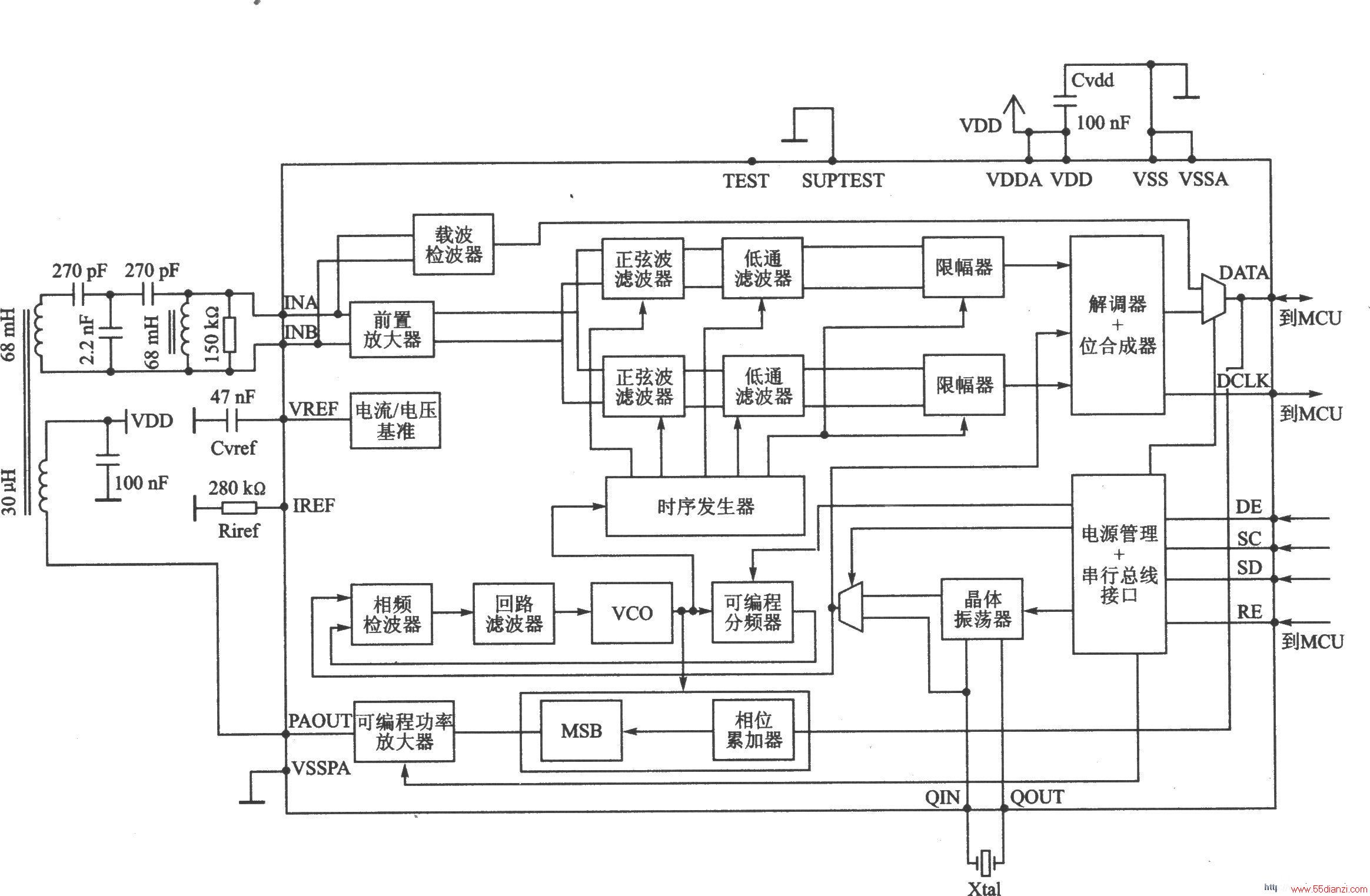

XEl209内部结构与应用电路
