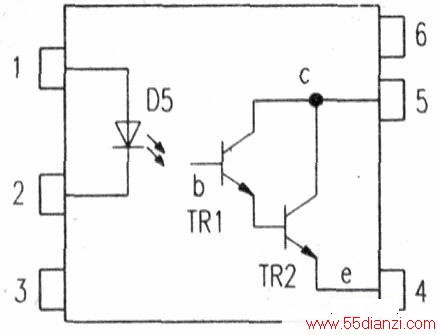

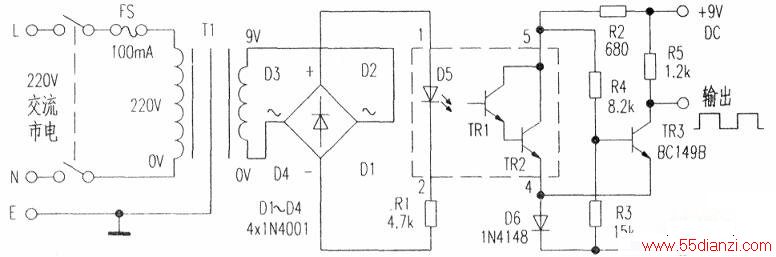

本电路将D5与TRl/TR2封在一个壳内，组成光隔离器。这里斯密特触发电路用单独的直流电源，加之光隔离了交流市电，使用十分安全。该发生器采用TIL119光隔离器，也可采用其他型号的光隔离器。下图是TIL119光隔离器的引脚排列图。
晶体管TR3采用BC149B，也可用任何硅NPN小信号高增益晶体管代替（例如2N3903）
