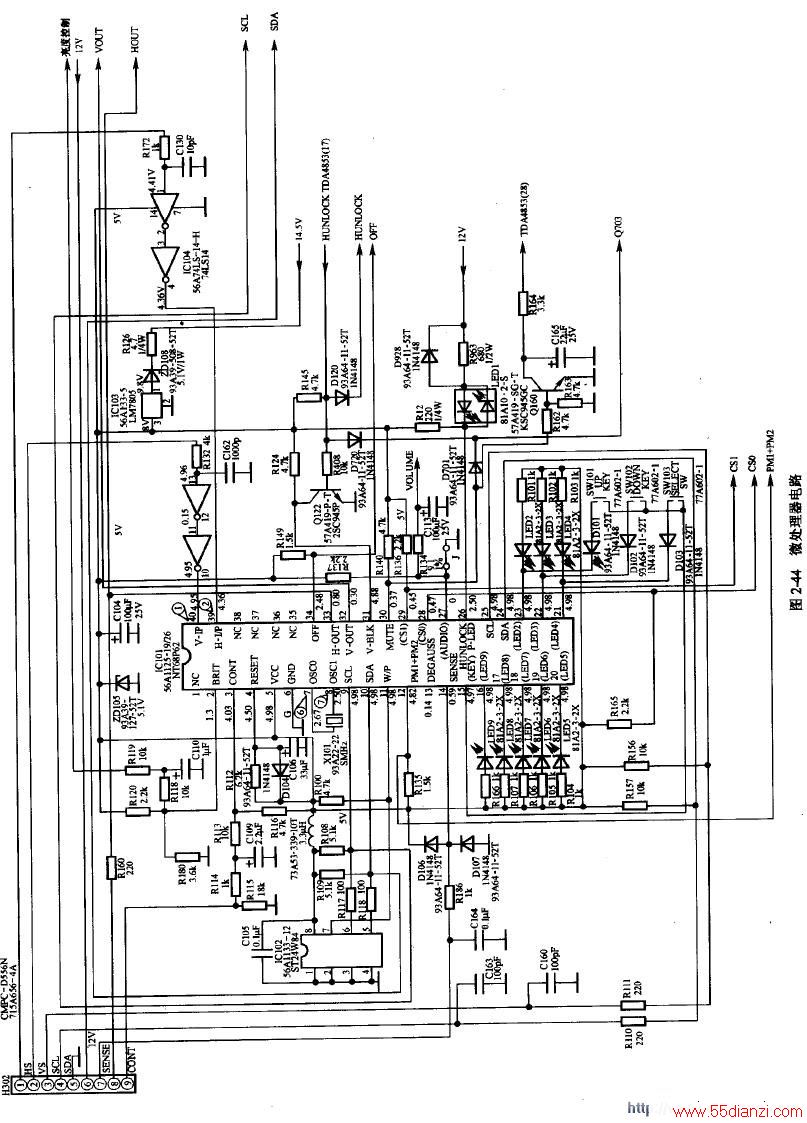

微处理器电路主要以微处理器IC101(NT68P62)和存储器IC1O2 (ST24WO4)为核心构成,如图2-44所示。NT68P62引脚功能如表 2-9所示
一、微处理器的工作条件
微处理器 (CPU)电路正常工作的基本条件有三个:一是供电电压正常;二是有正常的时钟振荡信号;三是开机时有正常的复位信号。
1、 供电电路
主电源产生的14.5V电压经 R126限流,稳压管ZD1O8降压后,加到三揣稳压器 IC1O3(LM7805)的输入端,从IC1O3的输出端输出5V的稳定电压,送到微处理器IC101 (NT68P162)的5脚,为微处理器供电。
2.时钟振荡电路
微处理器的一切工作都是在时钟脉冲作用下完成的,如存/取数据,模拟量存储等提作。只有在时钟脉冲的作用下,才使得微处理器的工作井然有序。否则,微处理群不能正常工作。微处理器IC101时钟振荡器满子7、8脚内部电路与晶体X101以及电容C1O7、C1O8通过振荡获得12MHz时钟脉冲信号,作为微处理器工作的时钟信号。
3、复位电路
复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。该机复位电路采用低电平复位。开机瞬间5V电压经R112限流,对C1O6充电。C1O6充电期间,为IC101复位端4脚提供一个低电平复位信号,使IC101内的随机存储器等电路复位。当C1O6两端的充电电压达到5V后,IC101进入正常工作状态。
二、同步信号处理和模式识别电路
主机显示卡送来的行场同步信号经IC1O4(74LS14)缓冲后,送到微处理器IC101的39、40脚,IC101根据输入行场同步脉冲,识别出当前的显示模式,并从IC101的33、32脚输出转换极性后的行场同步信号(均为正极性),送到行场扫描芯片IC401(TDA4853)的15、14脚,同时,IC101通过IIC总线、模拟量和开关控制电路,对整机进行控制。
三、模拟量控制电路
IC101的2脚(亮度控制)、3脚(对比度控制)为模拟量控制输出端。
当调节亮度或对比度时,2脚或3脚输出的PWM脉宽调制信号发生变化,经电平转换和积分电路后,转换为直流控制电压,控制相关电路进行工作。具体控制过程在前面已有介绍。
四、开关量控制电路
开关量控制电路主要有12脚(挂起/响应状态控制)、14脚(未联机检测端)、28脚(S校正电容切换控制端口)、29脚(S校正电容切换控制端1)、30脚(视频静嗓控制端)、34脚(关闭信号输出端)等。具体控制过程在前面已有介绍。
五、IIC总线控制电路
NT68P62的IIC总线有4个引脚:25脚(SCL)、24脚(SDA)专门用来与计算机主机显示卡进行数据交换,以实现即插即用功能;9脚(SCL)、10脚(SDA)用来控制行场扫描芯片TDA4853,并对ST24WO4写入和读取数据。
